Нужна схема подключения фаркопа.

Сообщений 1 страница 20 из 20

1

Где найти? выход разъема нашли, подключили. Подключили прицеп, сгорело реле аварийки. Габариты работают, все остальное нет...

0

2

Контактная группа разъема прицепа имеет свойство здорово закисать
вызывая кз и прочие гадости- проверь для начала
Распиновку разъема завтра кину.

0

3

ок, жду.

0

4

Кстати насколько мне помниться подобных распиновок-
пруд пруди и не факт что они бьют между собой. Я конечно
найду но имхо быстрее взять контрольку и пробежаться по
контактам посмотреть т.е. было бы не плохо выяснить соответствие
распиновок машины и собственно самого прицепа  :flag:

0

5

Было про распиновку прицепа на форуме. Поиск должен помочь.

0

6

Единой схемы не нашел, а по обрывкам-
1- лев поворот
2- противотуманка
3- масса
4- прав поворот
5- лев габарит
6- стоп
7- прав габарит

Взято из Tolerance Data 2009

0

7

Розетка фаркопа

0

8

А вот из OnDemand5

увеличить

0

9

всем спасибо, попробую. Думал есть специальное подключение через реле... возможно у меня коротит вилка прицепа...

.

0

10

Евгенич написал(а):

возможно у меня коротит вилка прицепа

что скорее всего
моя вилка вообще тупо не работает- цветет и пахнет. фигли если за 9 лет
не исключено что я первый заглушку с разъема снял  :D

0

11

Цвет проводов на разъёме в правом подкрылке багажника.

1-красно-чёрный: правый габарит
2-красно-оранжевый: левый габарит
3-красно-зелёный: левый поворотник
4-бело-зеленый: правый поворотник
5-красно-жёлтый: противотуманка
6-зелёно-фиолетовый: стоп-сигнал
7-чёрный: масса

0

12

спасибо всем за труды. к сожалению у 2 фрилендера уравление освещением осуществляется по CAN-шине через спец. блок управления прицепом. пришлось собирать блок разделительных реле , чтобы обойти этот блок. собрал - все работает. единственное не пойму-что фрилендер-2 это и не фрилендер вовсе? вроде клуб любителей лендровер?

0

13

cthutq1959 написал(а):

спасибо всем за труды. к сожалению у 2 фрилендера уравление освещением осуществляется по CAN-шине через спец. блок управления прицепом. пришлось собирать блок разделительных реле , чтобы обойти этот блок.

Точно-точно! Вспомнил, что читал, что при установке фаркопа на 2-м Фриле у кого-то заработало всё на прицепе, а кому-то пришлось к официалам ехать, чтоб через тест-бук подключать функцию!

cthutq1959 написал(а):

собрал - все работает.

Суперски!  :cool:

cthutq1959 написал(а):

единственное не пойму-что фрилендер-2 это и не фрилендер вовсе? вроде клуб любителей лендровер?

Фрилендер, конечно-же!  :yep:
Просто у нас тут 2-х нет, весь личный состав форума катается на 1-х  :dontknow:

0

14

Было немного, но потом исчезали, т.к. здесь инфы по вторым пока маловато.
Но все еще впереди, уже есть даже два владельца диско - 3 и 4-го :)
Так что прогресс виден, главное - коллектив дружный! :flag:

0

15

Помогите правильно найти разьем подключения фаркопа, по схемам он числется за№65,  сзади с права только один свободный разьем желтого цвета прикрученный изолентой к жгуту проводов, если это он то к нему не подходит черный(МАССА). Авто- фрил -98.

0

16

Вопрос снимается нашел разъем в нише

0

17

:)

Отредактировано Mikola (2012-10-11 20:11:09)

0

18

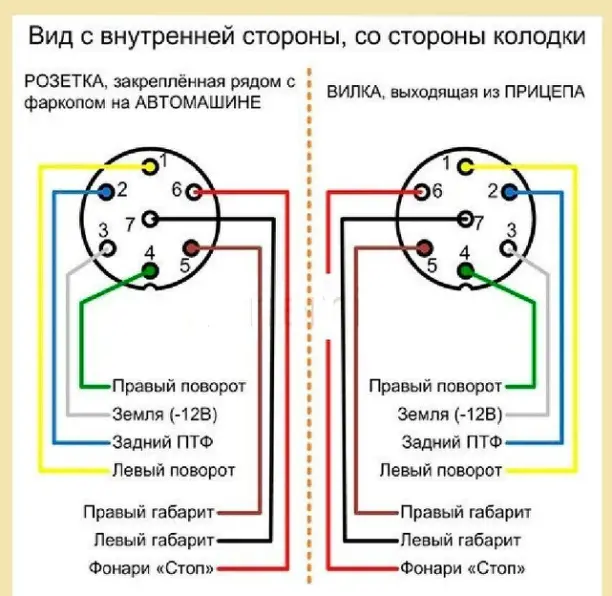

я контролькой проверил разъем на машине отца и вот, что у меня получилось:
http://s1.uploads.ru/t/PZgOC.jpg
вроде как все совпадает, кроме белого (3) и черного (7) провода. у меня белый не земля, а габарит, а черный - земля, а не габарит

0

19

сегодня подключал, все собрал, попробовал контролькой проверить, а ничего нет... на фишку стандартную сигнал не идет из-за не правильной релюшки? ее надо тоже менять? где ее взять?...
и где она стоит?

Отредактировано Mikola (2012-10-13 18:28:33)

0

20

сегодня в более спокойной обстановке проверил все еще раз и получилось, что все работает, кроме поворотов. куда дальше лезть - пока не представляю. неужели придется повороты из бампера заводить на фишку отдельно?
