Центральная консоль с 2004 г. Замена лампы подсветки бл. упр. печкой.

Сообщений 1 страница 13 из 13

1

Здравствуйте!
Так как сей час дни короче ночи, и ездить приходится восновном ночью, заметил что перегорела лампа подсветки переключателя направления отопителя. Не видно в какое положение направлен поток. Сама по себе поломка плёвая, но так как часто приходится переключать обдув то в ноги, то в салон, то на стекло, стало напрягать. Решил сменить. Посмотрел в рейве что к чему, приступил.
В рейве снимается без снятия подлокотника, у меня так не получилось. Поэтому:
1. Откручиваем 4 самореза и вынимаем подлокотник с боксом для CD.

http://s40.radikal.ru/i088/0901/67/b9140c237af9.jpg

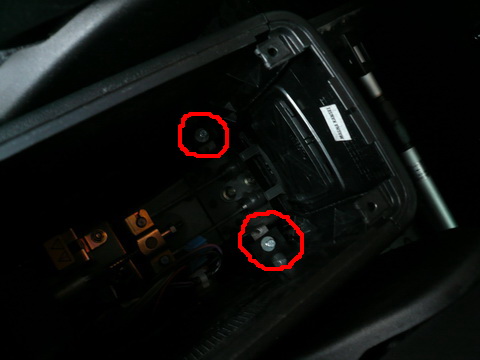

2. Выкручиваем 2 винта. Изначально там стояли под крестовую отвёртку, но их так трудно было выкручивать, что я сходил на рынок и купил такие же, но под шестигранник. Сборка прошла намного легче. Советую.

http://s41.radikal.ru/i091/0901/ed/ae174b4a47ed.jpg

3. Выкручиваем ещё 2 винта (их тоже заменил).

http://s43.radikal.ru/i101/0901/51/6af991d3dc1a.jpg

4. Отсоединяем разъём кнопки опускания стекла и тянем подлокотник вверх и к торпеде, чтобы снять с рычага ручника.

http://s42.radikal.ru/i098/0901/e6/5088094eda12.jpg

5. Далее приступаем к селектору. Переводим его в положение N! Нажимаем кнопку блокиратора и тянем вверх. Осторожно, не повредите лицо! :)

http://s39.radikal.ru/i083/0901/ff/69e6f4bc12ab.jpg

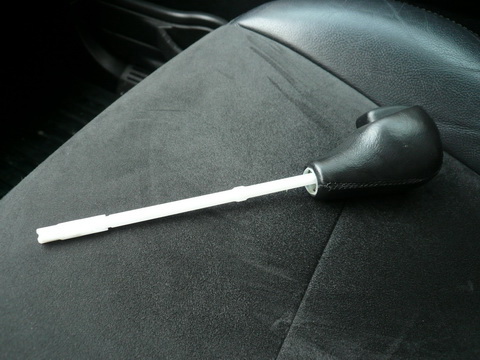

6. Снимаем набалдашник.

http://s44.radikal.ru/i106/0901/e3/a47bed26a5bc.jpg

7. Снимаем крышку. Нужно со стороны центральной консоли потянуть к себе, потом вверх и от себя.

http://s39.radikal.ru/i083/0901/4d/fdbc36fcf8ae.jpg

8. Снисаем разъём кнопки спуска с горы (Нажимаем отвёрткой на усик по стрелке) и с индикатора положения селектора.

http://s52.radikal.ru/i137/0901/44/182ceefc386e.jpg

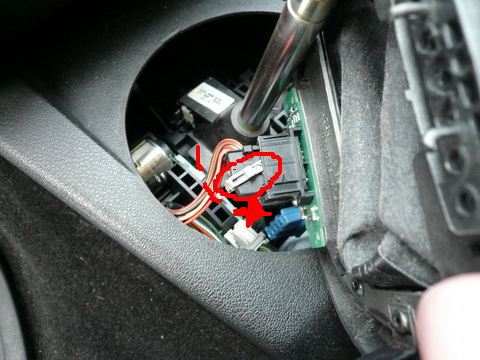

Разъём индикатора положения селектора раъединяется путём вращения белого ползунка против часовой стрелки.

http://s42.radikal.ru/i098/0901/9b/5d2ce5179ddf.jpg

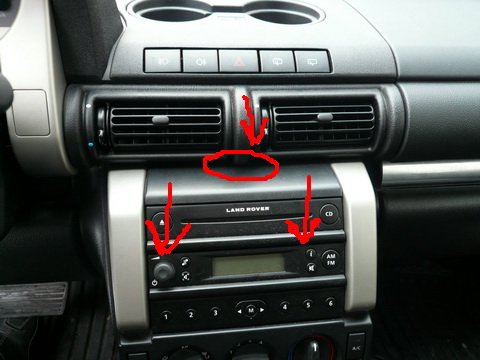

9. Снимаем заглушку. Надавриваем в районе, обведённого овалом, и тянем на себя.

http://s44.radikal.ru/i105/0901/fd/2d12f9244398.jpg

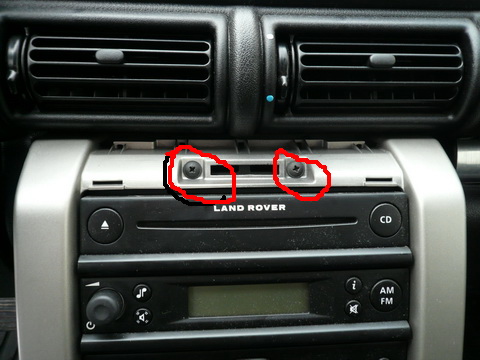

10. Выкручиваем 2 самореза под ними.

http://s56.radikal.ru/i154/0901/67/e5ace348366e.jpg

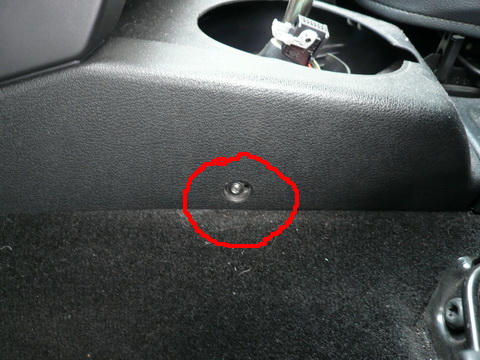

11. Выкручиваем 2 самареза по обе стороны консоли.

http://s46.radikal.ru/i111/0901/f7/1468704ea3fe.jpg

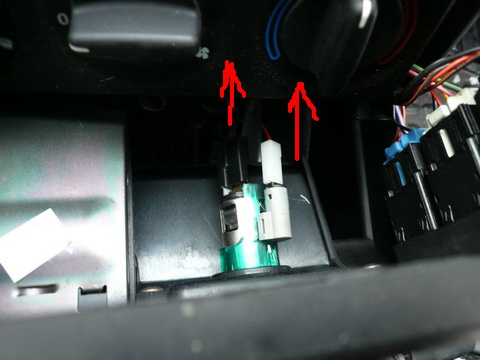

12. Отсоединяем все разъёмы и тянем консоль на себя.

http://s49.radikal.ru/i123/0901/4f/27519deebe71.jpg

http://s47.radikal.ru/i118/0901/79/d1e526b4b2ae.jpg

http://s50.radikal.ru/i128/0901/c5/cf38f1f6a7df.jpg

Нужно запомнить их положение, чтобы потом правильно подсоединить.

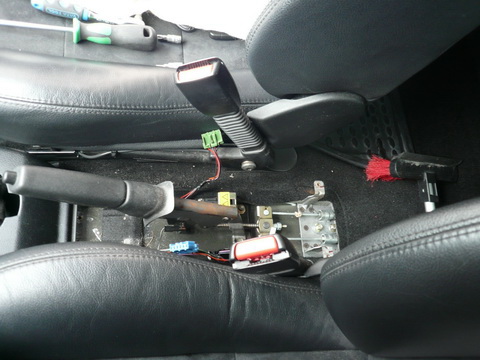

13. Снятая консоль и подлокотник.

http://s47.radikal.ru/i115/0901/de/08a66fe0954e.jpg

http://s43.radikal.ru/i102/0901/7b/4a37d12badef.jpg

Для снятия блока управления печки выкручиваем 4 самореза.

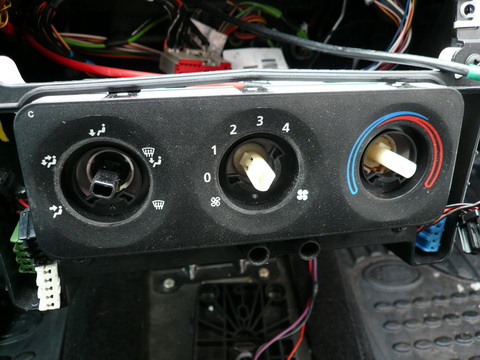

14. Предварительно желательно снять ручки, чтоб потом блок управления назад не прикручивать. :) Обматываем ручку тряпочкой, чтоб не поцарапались, и плоскогубцами тянем на себя.

http://i005.radikal.ru/0901/b8/dac6ddb728ba.jpg

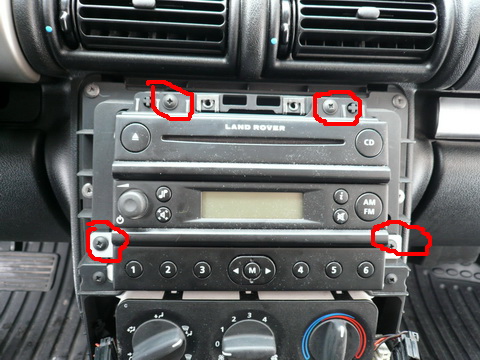

15. Чтобы разобрать блок, нужно снять магнитолу. Выкручиваем 4 самореза и вытаскиваем. Обратите внимание, саморезы магнитолы толще чем у блока упр. печки. не перепутайте.

http://s39.radikal.ru/i084/0901/41/90cdf10e8f01.jpg

снятая магнитола:

http://s59.radikal.ru/i166/0901/b7/d1c3a95f9493.jpg

Чтобы потом её правильно вставить вверху есть салазки (белые).

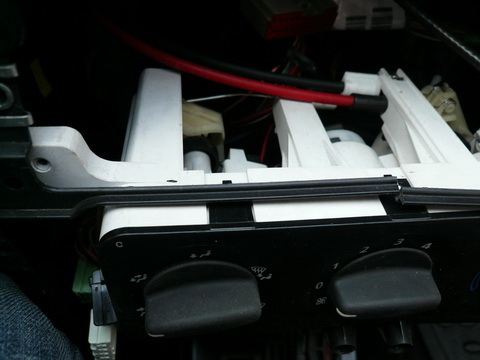

16. Чуть вытаскиваем блок управления печки.

http://i075.radikal.ru/0901/ac/2b1c320e01f4.jpg

И снимаем её панель. Для этого отщёлкиваем 3 усика вверху и 2 внизу.

http://s51.radikal.ru/i131/0901/62/86b15471e003.jpg

Под ней и лампочки подсветки.

17. Вот она виновница. На рынке по 10 рублей. Заменил сразу все 3. :)

http://s49.radikal.ru/i125/0901/fd/849c7e61dfb5.jpg

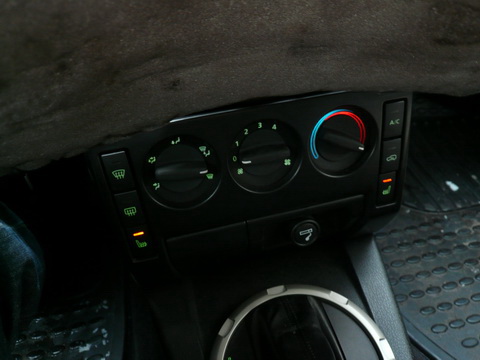

18. Ура, всё работает!!!

http://i076.radikal.ru/0901/6b/693c23f7b8d0.jpg

На всё ушло часа 2, 5. С походами на рынок. Собирается в обратной последовательности. Набалдашник на селектор устанавливать в положении P! Вот и всё.

P.S. Был вопрос по включению кондея в положении обдува на стекло и на стекло и в ноги. Присмотрелся - всё гениальное просто! На валу селектора обдува стоит эксцентрик, который в положениях обдува лобового и лобового и ног включает микрик кондея.

http://s61.radikal.ru/i174/0901/a6/b8a248eee092.jpg

Если его отсоединить, то и кондей включаться в таких случаях не будет. :)

Отредактировано KIO (2009-02-25 16:05:47)

+2

2

KIO написал(а):

Нужно запомнить их положение, чтобы потом правильно подсоединить.

Классный отчет. Многим будет полезно
Меня так не хватает, забываю про фото в процессе.

Про разъемы - они по другому не встают на место, так как все разные. Не ошибешься

0

3

Здорово, отчёт классный. - Даааааа, а на ранних моделях всё гораздо проще: два винта и три ручки и всё  :D

0

4

allexej написал(а):

Даааааа, а на ранних моделях всё гораздо проще: два винта и три ручки и всё

Вот и мне Костя KVK так же сказал. :))) Я долго эти 2 винта искал.

А так - я ж всегда говорю, если что ремонтировать - берите фотик, пишите отчёты. И нагляднее и понятнее. Хоть видно что к чему и с какой стороны к этому подступиться.

Отредактировано KIO (2009-02-25 14:20:52)

0

5

Даааа, бывает, - мы иногда ляпаем, и только потом смотрим в подпись, чтоб посмотреть год авто. :flag:

0

6

Я не виноват - на дорестайлингах, действительно, всё проще!!!  :D

0

7

KVK написал(а):

на дорестайлингах, действительно, всё проще!!!

Тоже есть свои ньюансы, наверно. :)

0

8

KIO  Можно маленькую поправку? п.6 выполнять не нужно. Я не снимал набалдашник когда разбирал панель и снимал радиатор печки.
Просто вынул серебристую накладку с индикацией режима АКПП. Она вобщем не мешает и остается на месте с набалдашником и чехольчиком.

+1

9

Да я вобщем тоже снимать её сначала не планировал, да и по RAVE она не снимается, просто не получилось без этого из пазов консоль (где печка) вынуть. Решил не мучится, не рвать, а снять всё постепенно. Благо, трудностей никаких. А так, как вариант выкрутить винты поз. 3, 11, это придаст какую то степень свободы кожуху (где селлектор) и попробовать снять консоль. Если не получится, то снимать всё.

0

10

KIO написал(а):

Не видно в какое положение направлен поток

огромное спасибо за фото-отчёт, вчера поменял ту же лампочки, без проблем.

0

11

KIO написал(а):

Под ней и лампочки подсветки.
            17. Вот она виновница. На рынке по 10 рублей. Заменил сразу все 3.

Помогите пожалуйста.
Снимал магнитолу для ремонта, (застрял диск). После установки её на место обнаружил что подсветка магнитолы и всей центральной консоли не работает. o.O
Очень неудобно по ночам :'(

0

12

Олег Владимирович
1. Проверить предохранители.
2. забыл прицепить разъем какой - надо опять разбирать и проверять...

0

13

KIO написал(а):

Под ней и лампочки подсветки.

17. Вот она виновница. На рынке по 10 рублей. Заменил сразу все 3. :)

а кто то подскажет её "ИМЯ". Хочется сперва купить и приступить к замене без пробегов по магазинам
