Привет всем!

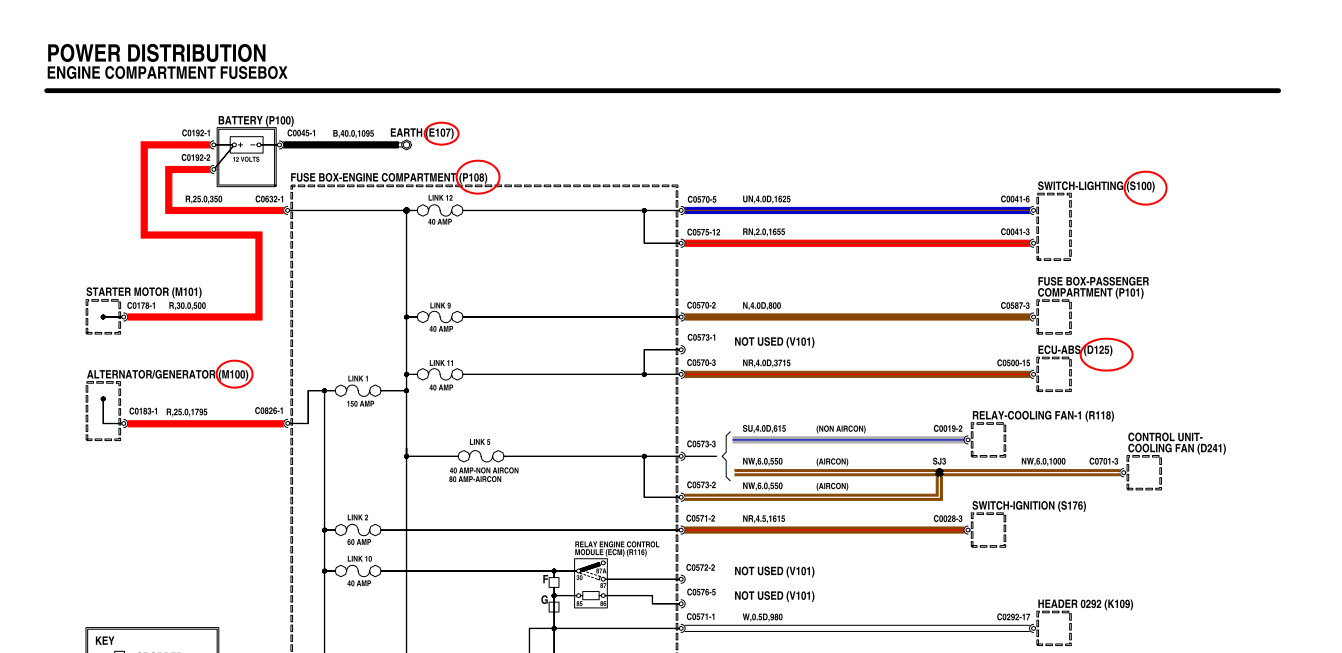

В электрических схемах, как я понимаю, есть указание на расположение модулей и разъёмов(выделил на картинке).
Как и где найти общую схему их расположения в кузове по номерам?
Поиск физического расположения модулей и разъёмов
Страница: 1
Сообщений 1 страница 7 из 7
Поделиться12024-11-05 20:34:19
Поделиться22024-11-06 09:30:11
- Модератор
- Откуда: РОССИЯ г.Новочеркасск
- Зарегистрирован: 2014-08-07
- Приглашений: 0
- Сообщений: 8622
- Уважение: +312
- Пол: Мужской
- Возраст: 60 [1964-08-19]
- Провел на форуме:
4 месяца 15 дней - Последний визит:
Вчера 22:54:39
Может здесь? Электросхемы
Поделиться32024-11-06 13:26:54
МИХАЛЫЧ Я написал(а):
Может здесь? Электросхемы
Подпись автора
Фрилендер 2001г.в 1.8 бензин 117 л.с 5 дверей МКПП.HSE. пробег 250 000 т.к. Ведьму сжечь!!! Жалко....Она ведь такая красивая....Ну хорошо...Только потом всё равно - сжечь!!!
Ну, схемы-то все есть, и они сильно внятней, чем на Фолькс, допустим )
Но нигде не вижу легенды по вот этим маркировкам, ни в схемах, ни в лайбрари..
Улавливаю, кст, что буква означает грубое расположение - капот, двери и тд.
Значит где-то должна быть общая карта, наск. я понимаю.
Отредактировано horsse (2024-11-06 13:36:50)
Поделиться42024-11-06 17:26:11
Я лично не разбираюсь в тих схемах на английском. Пользуюсь обычными схемами в переводе.
Более конкретно именно какой модуль или разъем тебе нужен?
Поделиться52024-11-06 18:14:30
- Заслуженный дедушка
- Откуда: Пермь
- Зарегистрирован: 2014-10-19
- Приглашений: 0
- Сообщений: 507
- Уважение: +109
- Пол: Мужской
- Провел на форуме:
28 дней 0 часов - Последний визит:
Вчера 17:34:35
Расположение разъёмов можно определять по "Описанию электрических устройств" (Electrical library)
Поделиться62024-11-06 20:39:33
Зуберха написал(а):
Я лично не разбираюсь в тих схемах на английском. Пользуюсь обычными схемами в переводе.
Более конкретно именно какой модуль или разъем тебе нужен?Подпись автора
"LR Freelander Station Wagon 1.8i - 2004
Я всё могу так или иначе найти, но судя по всему есть общая карта, а это очень полезно и экономит время.
Поделиться72024-11-06 20:41:35
kalugen написал(а):
Расположение разъёмов можно определять по "Описанию электрических устройств" (Electrical library)
Подпись автора
Freelander-1,8-2005-МКПП-5дверей
Да, я знаю, там есть не очень внятные фотки ))
