Что с подключением кнопок на руле?

На счёт штатного оборудования, у меня кроме магнитолы ничего нет, но в этой новой есть выход и на усилок и на саб вуфер, там вообще по два выхода, одни на прямую к колонкам другие если стоит усилок то через него опять таки к колонкам.
Кнопки на руле, там как я понял три провода один из которых основной, другие два по одному на кнопку, такая же система и у штатной головы, провода на новой подписаны, на штатной смотрел по схеме, их тупо соединили, мафон поддерживает кнопки резисьивного или как там его, типа. Такиеже стоят и у нас. В настройках определил что делать при нажатии кнопок и собственно всё, проехал уже 3000 с музыкой и рабочими кнопками. Майор работает нормально, единственный раз затупил, когда я через усб подключил телефон, видимо кроме флешки и сд карт туда ничего нельзя включать. А ещё на нём телевизор есть. Вот достаточно бюджетный вариант.

Перечитал весь форум, но всех ответов я не нашёл. Помогите разобраться. Задача - установить 2 din магнитолу в рестайлинговый фрилендер 2004 года сохранив кнопки на руле.
Из прочитанного я понял, что нужно купить:
1. Переходную рамку "Connects2 CT24LR01"

2.
а) Если нет кнопок на руле то ISO-переходник "Intro ISO FO-03"

б) Если есть кнопки на руле то ISO-переходник с умной приблудой "PC99-X91"

3. Любую магнитолу размера 2-DIN.

Дальше вопрос:
1. Будут ли работать кнопки на руле через этот адаптер? Есть у кого-то удачная практика установки?
2. Есть ли ещё какие-то варианты подключения, используя другие комплектующие?
3. Есть ли опыт установки 2-DIN устройств, в которых кнопки заработали без дополнительного адаптера?

Ты уверен, что тебе нужен этот огород с адаптером? Прежде чем покупать адаптер выясните, с каким типом управления кнопками работает головное устройство, которое вы хотите купить. У нас на рестайлинге резистивное управление. Если ГУ работает с резистивным - никаких адаптеров не надо. Если же ГУ управляется по САN - шине, то нужен адаптер, преобразующий резистивное в САN.

Если управление с кнопок резистивное и магнитола (сторонняя) поддерживает резистивное управление, то ничего не надо. Если же ГУ управляется по CAN-шине (как, например, в современных машинах ГУ не просто музыка, а и управление климатом, навигацией и много ещё чем), а у тебя в машине резистивные кнопки, то тогда тебе нужен преобразователь напряжения с резисторов в сигнал CAN. Но такие ГУ, как обычно, привязаны к определённой модели машины и в другую воткнуть очень сложно (и конструктивно и электрически). Недорогие широко распространённые универсальные ГУ обычно поддерживают резистивное управление. (ГУ - головное устройство).

А не пробовал не спрашивать, а разобраться в описании и меню конкретного устройства? У меня, например, в меню есть "Настройка кнопок на руле" и набор допустимых функций. Вполне возможно, что для каких-то моделей нужны адаптеры - может уровень сигнала не соответствует или ещё чего то. Какая модель тебя интересует конкретно?

даже если есть в меню настройки кнопок. одно мне скажи как они свяжутся с кнопками а руле? провода не выведены и не связаны никак с гу

Сейчас в общем колодке к штатной голове то подключенны! Как ты и написал 17 и 18! Я тогда совсем не понимаю! То есть ты говоришь что для данного гу пионер не нужно ничего дополнительного? Есть наш разъем штатный, есть исо переходник для замены магнитоле! В нем в колодку подключаются провода питания и каналы аудио и на этом все! Похоже я что то не понимаю тогда! Как тогда с кнопками то быть?

Я понял тебя. Значит все таки нам необходим адаптер...  Я так понимаю, вроде писал уже ответ, у тебя комплектация без усилка и сабика да? а то способ то завода системы нашли, но только по повороту ключа. Как то может перемычку сделать на усилок не от run acc а от магнитолы где то? Что можешь подсказать на эту тему?

Спасибо. Схемы есть. Просто хотел понять как правильно запустить усилок штатный не от поворота ключа, а от включения магнитолы, при этом чтобы когда магнитола выключена, то отсутствовало потребления тока

Спасибо за подробный ответ. Как буду заниматься ГУ и если возникнут вопросы, то если можно, обращусь к тебе за советом. Просто я так понимаю тот провод на пионер сине-белый идет на активную антенну? я прав? И можно на него зацепить запуск усилка да?

Нет этот провод идёт на управление внешним усилителем. Когда будет в руках готовое ГУ, монтажная схема, тогда и поговорим. Вообще то современные ГУ предполагают подключение к доп.усилителю и,соответственно, управление этим усилителем. Ну а принцип везде должен быть схожий. Если что пиши в личку, рад буду помочь.

Вообще-то, честно говоря, я несколько разочарован заменой штатной головы.Благо новую купил недорого. Менял из-за того, что у меня американка, шаг частот не совпадает с нашим, из-за чего приёмник принимал 1-2 станции, хотя в нашей глуши наберётся с десяток. Ну коль менять, значит, чтобы был хороший приёмник, встроенная навигация, без ТV и всяких дисков DVD и пр. Без ТV и дисков, DVD потому что я в машине не живу, а езжу и смотреть на экран у меня нет времени. Навигация нужна - я живу на Вологодчине недавно, близлежащих городов не знаю - помогает здорово. Но, в связи с низким расположением экрана, больше ориентируюсь по голосовым подсказкам - смотреть на экран некогда. Итак, из полезного остаётся приёмник и иногда, в дальней дороге, что-нибудь с флешки. Раньше на приёмнике было две ручки - настройка и громкость, которыми пользовались на ощупь. Сенсорный дисплей вещь совершенно бесполезная и опасная, сильно отвлекает от дороги. Кнопки на руле - 2 функции - громкость и переключение преднастроенных каналов. Отъехал 50-70 км. - надо остановиться, перенастроить каналы. С учётом того, что на дорогах появилось несметное количество блондинок и их бойфрендов, отвлекаться от дороги нельзя ни на секунду.

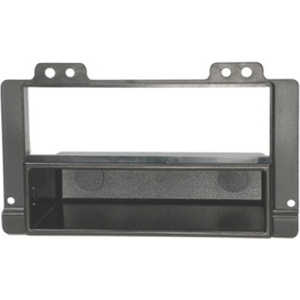

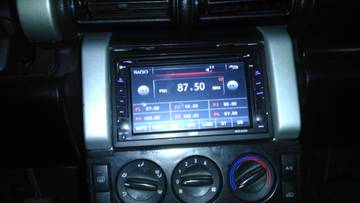

Вот как будет выглядеть переходная рамка "Connects2 CT24LR01" с 2-DIN магнитолами:

По мне - это "колхоз 40 лет без урожая"
Исходя из этого, заказал себе из Англии(ebay.co.uk) двухдиновую переходную рамку с комплектом креплений, цена с доставкой 2200р. арт. "CT23LR01A"

Как приедет, отпишу как встала.

P.S. Огромное спасибо Константину из компании PLAYAUTO за помощь в примерке.

onigo
У меня вопрос к тебе. Изучал вчера вечером подключение кнопок на руле. Получается из положения без адаптера можно выйти только одним способом. Перепаять резисторы на кнопках под нужный номинал для пионерки на мини-джек. Я правильно размышляю? А чтобы никуда не лезть, то заказывать адаптер готовый 2 в 1. он и исо и адаптер. Как в этой теме на днях писали

С магнитолами такого плана действительно нет проблем! Что фантом, что ред повер! Ты говоришь исо подключил! Но в исо же нет подключения кнопок? Там одна фишка на питание, вторая на динамики

А вот здесь вопрос. С кнопок управление резистивное, а что делает адаптер? Преобразует уровни напряжений? Или напряжение в частоту ? Или напряжение в пакет импульсов? Если бы всё было так просто - никто не городил бы огород.

Если совсем упрощённо, то правильно. А какой это сигнал - напряжение, частота, последовательность импульсов? Мы не знаем, что нужно процессору - адаптер не зря сделан. Возможно , что в Pioneer, Red Power или Prology имеют  разные протоколы считывания и распознавания сигналов, а резистивные кнопки в машинах одинаковые. Вот и требуется их "сдруживать" через адаптор.

Отредактировано onigo (2014-04-04 09:53:14)

Также озаботился новым ГУ. Приобрел Пионер AVH-X4600DVD. Сегодня установил в авто, пока без декоративной рамки, т.к. буду еше ставить камеру з.х. По подключению ONIGO всю правильно написал:
"(Штатная схема) С ГУ, с фиолетово-жёлтого провода клемма 5, при включении ГУ, подаётся управляющее напряжение на усилок.
Аналогичный провод есть в AVH-X8500BT, сине-белый, ДУ усилителя. Прежде чем подключить усилок проверь, при включении ГУ появляется на нём 12в ? Если "ДА" смело подключай к штатному фиолетово-жёлтому (клеммы 10-15 на усилке)."

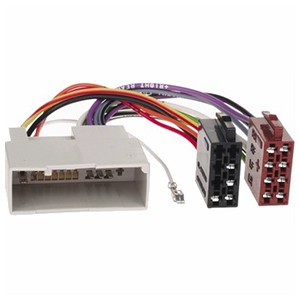

В моем случае был не фиолетово-желтый, а коричнево-белый провод на разъеме фрила. К нему цепляется сине-белый провод с штатого шлейфа пионера. Было бы все проше если бы в ISO переходнике Intro FO-03 была прокинута еще одна перемычка, а именно от белого-синего провода пионера на 5 пин штатного разъема.

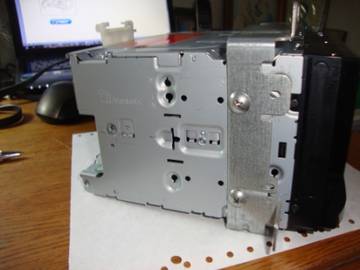

По установке: новое гу закрепил в штатную металлическую рамку фрила, просверлив по два отверстия на 5 (или 5,5 точно не помню) с боковых сторон и переставив пластмассовую направляющую просверлив в ней отверстие на 4.
По рамке: с пионером шла декоративная рамка с креплением на кронштейн. Т.к. я сделал крепление на штатную рамку то для крепления декоративной рамки вырезал четыре уголка из пластика (использовал футляр от магнитофонной кассеты, откопал в сарае) и приклеил их двусторонним скотчем к рамке, просверлил 4 отверстия в уголках по месту.
По поводу подключения рулевых кнопок вот: Ссылка , может быть то что надо?
Хотел вставить фото, не понял как, обьясните!

Привет. Если можешь то сделай отчет небольшой по установке головы. а именно крепления самой корзины  т.д. А по адаптеру какой то сложный там. Есть гораздо проще. там земля, питание и два канала кнопок. ошибиться невозможно

Да так и пытался, но при нажатии "С компьютера" у меня выскакивает только "Закрыть" и "Другой источник".

Нету у меня этой серой кнопки, может из-за 64бит системы.
Музыку вчера установил: работает радио, двд, флешка, протестировал видеокамеру з.х., через юсб видит айфон. Другое не пытал.
Чтобы двд просмотр не блокировался можно провод идущий на ручник бросить на массу.
Фотки сделал, попробую через файлообменник.

AlKo737
Привет. Ты получается сделал без переходной рамки? Просто ушки приделал к рамке пионер? по подключению что в итоге получилось? как включается магнитола и усилок? Кнопки на руле сделал?
