Установка контроллера включения вентиляторов

Сообщений 1 страница 3 из 3

1

Цель была такова - понизить рабочую температуру двигателя  и загнать в диапазон 88 -102 градуса, исходя из рабочего диапазона термостата.
Штатная система начинала крутить вентиляторы на 105 и с максимальной скоростью на 110.
Что не очень мне собственно нравилось и вдохновляло на очередные подвиги)

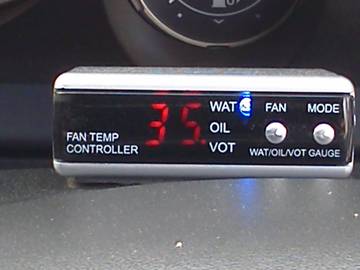

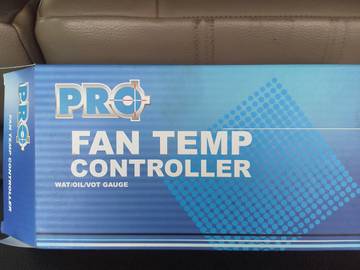

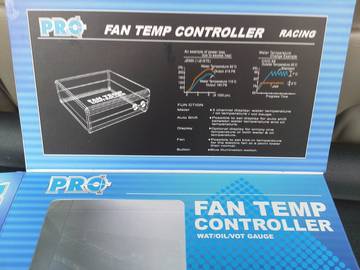

Досталась мне такая штука FAN TEMP CONTROLLER за 2,5 тыр в автомаге тюнинга всякого.
В комплекте 2 датчика температуры, реле, провода и блок управления.
http://sd.uploads.ru/t/vyFXN.jpghttp://sd.uploads.ru/t/1mIq3.jpg
Дополнительно купил две проставки под 32мм шланг для датчиков температуры по 250 р

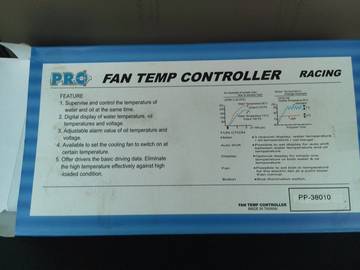

Работает эта штуковина так: при достижении установленной на контроллере температуры, включается реле подающее "+" на вентиляторы, после того как температура на датчике опустится на 5 градусов - отключается. Скорость вращения вентиляторов не регулируется, температура включения - регулируется.

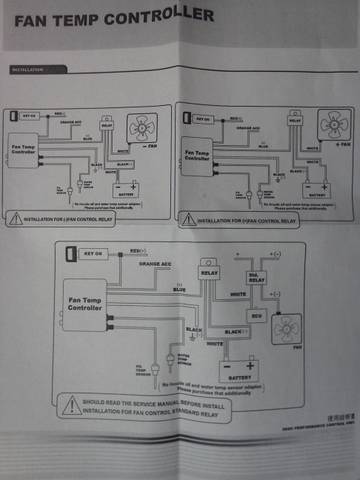

Схема установки простая и понятная. Подающийся от реле "+" бросили напрямую на "+" вентиляторов. Штатная система не затронута, и работает как и прежде.
http://sd.uploads.ru/t/VvdW3.jpg
http://sf.uploads.ru/t/ruO5c.jpghttp://sf.uploads.ru/t/5oU6S.jpg

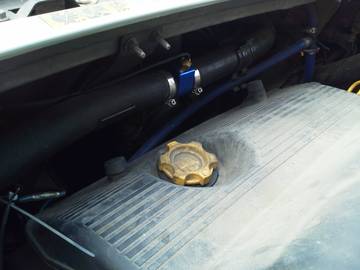

Сначала установил датчик температуры на верхний патрубок радиатора и "+" на вентиляторы подавался через реле прямо с клеммы аккумулятора. Контроллер установил на 100 градусов.
http://sd.uploads.ru/t/OsoEg.jpg
Вылезло пару недостатков: вентили крутят сразу на максимум, греются провода и чрезмерно охлаждается антифриз, что аж термостат закрывается. Пока охлажденная жидкость добежит до датчика в верхнем патрубке, в нижнем уже очень сильно успевает остыть.

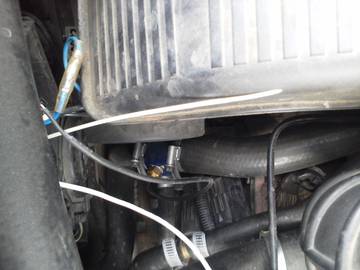

Решено таким образом: Скорость вращения вентиляторов уменьшил внедрением силового сопротивления 1,3 Ом с какой-то японской драндулетины.(1,3 не факт, мерили убитым прибором) , установил датчик в нижний патрубок радиатора и температуру запуска вентиляторов на 87 (в этот момент температура в блоке уже 99-100), на 81 выключается (в блоке 92-94).
http://sd.uploads.ru/t/MTNgm.jpghttp://sf.uploads.ru/t/M1PVn.jpg

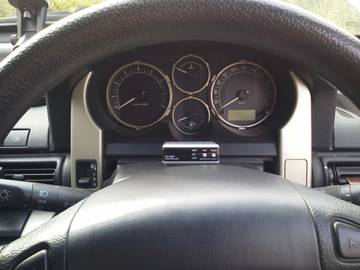

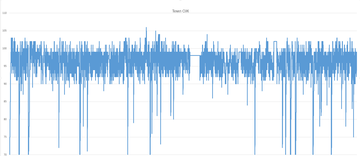

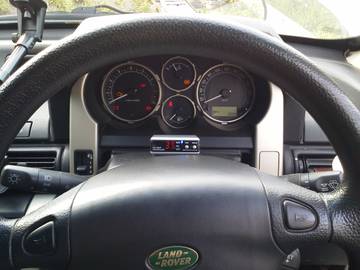

График показывает рабочий диапазон температуры двигателя в заданных пределах. На графике показания за 20 дней. Радиатор резистора нормально, не опасно греется, провода в норме. Реле запихал в блок управления вентиляторами на радиаторе, там хватало свободного места.
http://sd.uploads.ru/t/6aUtd.jpghttp://sf.uploads.ru/t/HF3y8.jpghttp://se.uploads.ru/t/3ledk.png
Спасибо Максиму Владивосток https://lrfreelander.ru/viewtopic.php?id=4182, за предоставленные з/ч и гараж

+2

2

А как ОНО себя ведёт при включении кондея? Как я понимаю, эта штука включена параллельно основному контроллеру и живет своей жизнью.

0

3

Получается параллельно....
Все существует само по себе, кондей включает вентиляторы на постоянку и температура в нижнем патрубке не вырастает до заданной.

Отредактировано Camel (2014-07-04 00:02:14)
