А в чем проблема? Любую двухдиновую устанавливаешь и подключаешь через переходник.

Схемы скорее всего найти не получится.Кое что обсуждали здесь...

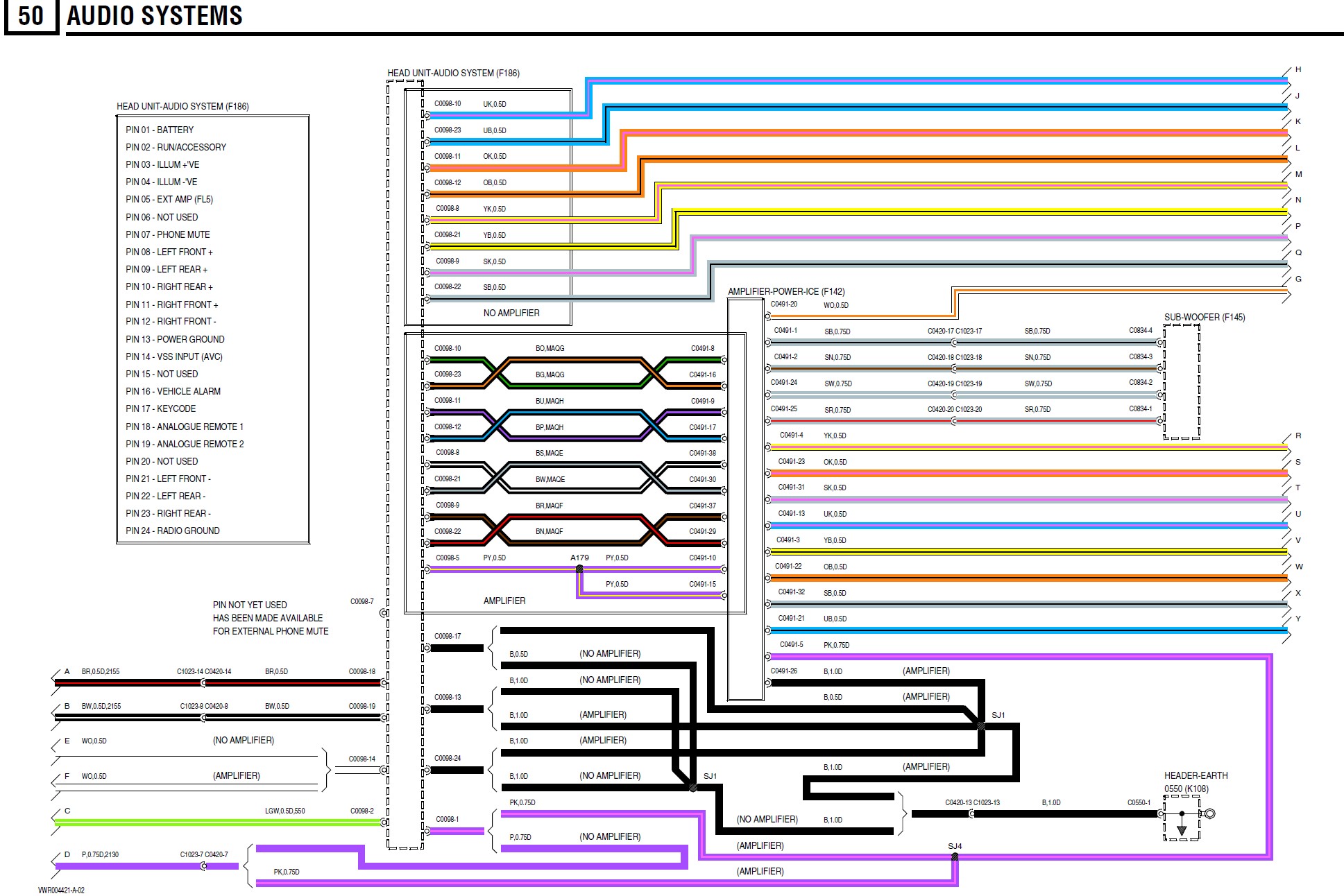

Схемы штатной магнитолы
Может это пригодится...  https://shemicar.ru/elektroshema-multim … reelander/

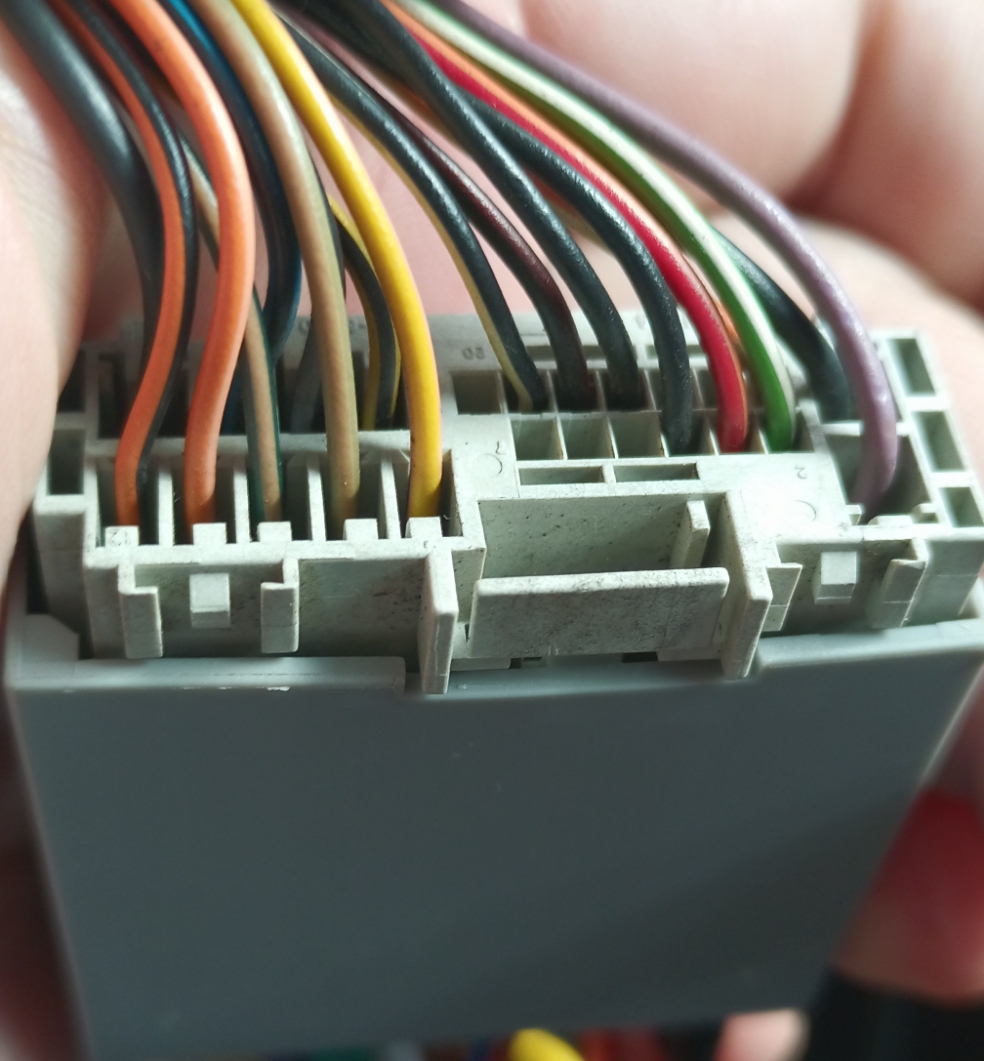

Меня интересует назначение проводов от жёлтого до фиолетового чтоб не спалить не дешёвую магнитолу ,от замка и подсветки нашёл а ещё пять проводов куда подсоединяются ?.

В этом случае лучше прозванивать тестером.Ищешь динамики,их должно быть 6(включая пищалки).Ищешь напругу и "минус" корпус.Там ещё один провод на управление,обычно жёлтый,ну и плюс само собой.По цветам конкретно не подскажу,могут быть разные.Все чёрные это скорей всего динамики.Можно взять  "крону" два провода и "пройтись" по разьёму.Звук тебе подскажет какие где конкретно динамики.Маркируешь их чем нибудь и в путь.

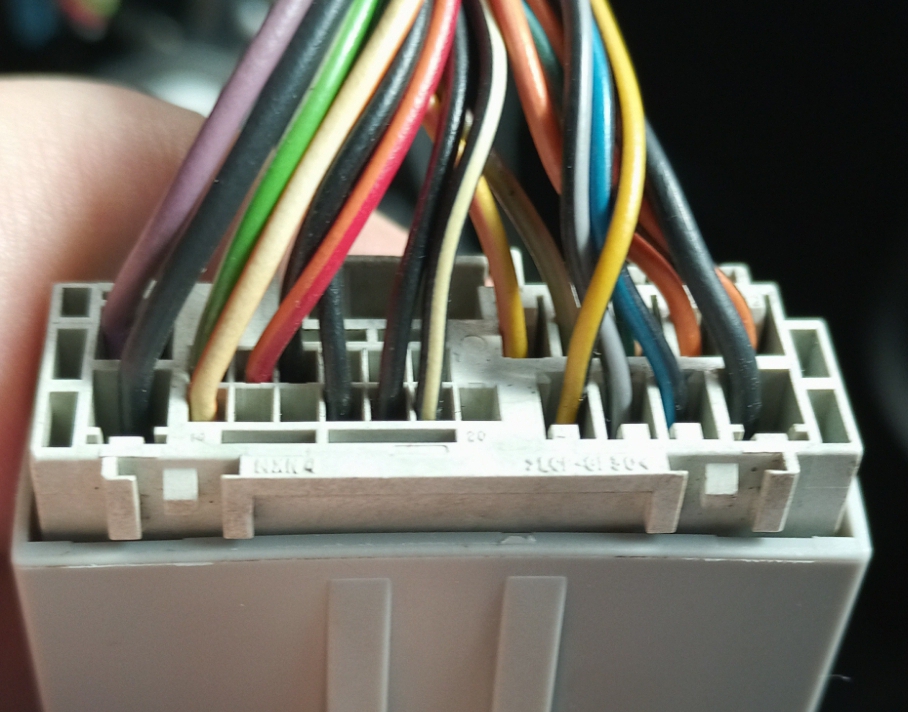

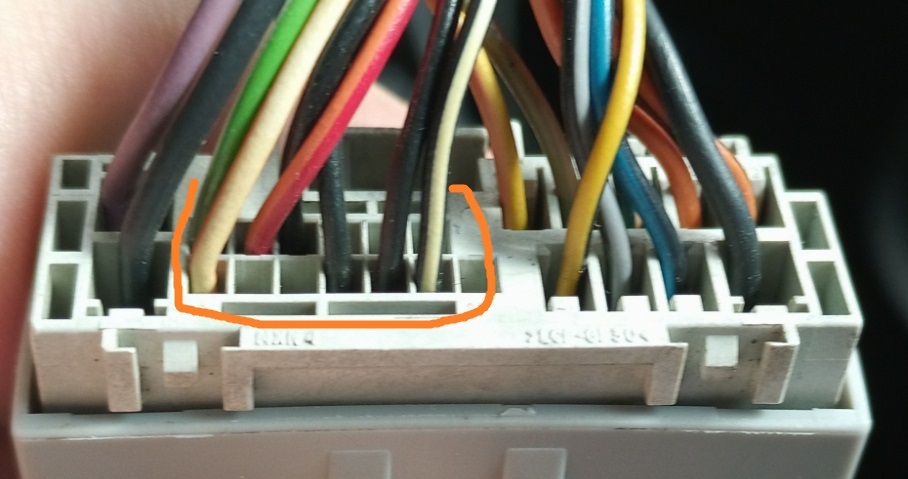

Это уже всё подсоединено меня интересуют оставшиеся пустые провода

Ну давай попробуем разобраться  1-+, 2-АСС, 3-?+, 4-?-, 5- должен быть синий (отсутствует),6-нет, 7-нет, 13-земля, !4-?, 16-?, 17-?, 18-?, 19-?. А вот судя по схеме предоставленной выше подается питание с замка на 14 вывод , 3 у меня подсоединён к подсветке .
Разъем покупал с форда на Алишке разъём нормальный а вот провода не паяются от слова совсем алюминий только под зажим или скрутку.

Отредактировано Георгий7 (2024-11-08 10:30:25)

Работает магнитола?

У вас пульт управления есть на руле? У меня и не было

не совсем

Акустическая группа:

R = Динамик правый.
L = Динамик левый.
FR+, FR- или RF+, RF- = Динамик передний — правый (Соответственно плюс или минус).
FL+, FL- или LF+, LF- = Динамик передний — левый (Соответственно плюс или минус).
RR+, RR- = Динамик задний — правый (Соответственно плюс или минус).
LR+, LR- или RL+, RL- = Динамик задний — левый (Соответственно плюс или минус).
GND SP = Общий провод динамиков.

Разъём питания магнитол:

B+ или BAT или K30 или Bup+ или B/Up или B-UP или MEM +12 = Питание от аккумулятора (плюс)
GND или GROUND или K31 или просто указан минус = Общий провод (Масса), минус аккумулятора.
A+ или ACC или KL 15 или S-K или S-kont или SAFE или SWA = +12 с замка зажигания.
N/C или n/c или N/A = Нет контакта. (Физически вывод имеется но никуда не подключен).
ILL или LAMP или обозначение солнышка или 15b или Lume или iLLUM или K1.58b = Подсветка панели. На контакт подаётся +12 вольт при включении габаритных огней. На некоторых магнитолах есть два провода, -iLL+ и iLL- Минусовой провод гальванически отвязан от массы.
Ant или ANT+ или AutoAnt или P.ANT = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной, если такова, естественно, присутствует.
MUTE или Mut или mu или изображение перечеркнутого динамика или TEL или TEL MUTE = Вход выключения или приглушения звука при приеме звонка телефона или других действиях (например движения задним ходом).

Другие возможные контакты в магнитолах:

Power Control = это управление включением усилителя
P.CONT/ANT.CONT = это управление антенной, питание подается после включения радио
ILL + и ILL — = это провода регулировки яркости подсветки магнитолы
Amp = Контакт управления включением питания внешнего усилителя
DATA IN = Вход данных
DATA OUT = Выход данных
Line Out = Линейный выход
REM или REMOTE CONTROL = Управляющее напряжение (Усилитель)
ACP+, ACP- = Линии шины (Ford)
CAN-L = Линия шины CAN
CAN-H = Линия шины CAN
K-BUS = Двунаправленная последовательная шина (К-line)
SHIELD = Подключение оплётки экранированного провода.
AUDIO COM или R COM, L COM = Общий провод (земля) входа или выхода предварительных усилителей
CD-IN L+, CD-IN L-, CD-IN R+, CD-IN R- = Симметричные линейные входы аудио сигнала с ченжера
SW+B = Переключение питания +B батареи.
SEC IN = Второй вход
DIMMER = Изменение яркости дисплея
ALARM = Подключение контактов сигнализации для выполнения магнитолой функций охраны автомобиля (магнитолы PIONEER)
SDA, SCL, MRQ = Шины обмена с дисплеем автомобиля.
LINE OUT, LINE IN = Линейный выход и вход, соответственно.
D2B+, D2B- = Оптическая линия связи аудиосистемы

Маркировка и цветовое обозначение проводов
по распиновке. 99% производителей придерживаются стандартных цветов для проводов и их предназначений:

Черный (обозначается GROUND или GND) — это минус аккумуляторной батареи;
Красный (маркировка АCC или А+) — это плюс замка зажигания;
Желтый (обозначается ВАТ или В+)- это плюс от аккумуляторной батареи;
Белый с полосой (маркировка FL-) — это минус переднего левого динамика;
Белый без полосы (обозначается FL+) — это плюс переднего левого динамика;
Серый с полосой (маркировка FR-) — это минус правого переднего динамика;
Серый без полосы (обозначается FR+) — это плюс правого переднего динамика;
Зеленый с полосой (маркировка RL-) — это минус левого заднего динамика;
Зеленый без полосы (обозначение RL+) — это плюс левого заднего динамика;
Фиолетовый с полосой (маркировка RR-) — это минус правого заднего динамика;
Фиолетовый без полосы (обозначение RR+) — это плюс правого заднего динамика.
Голубой/бело — голубой провод (REM) — это управляющий провод, который при включении магнитолы, автоматически включает автомобильный усилитель или активную антенну.
Оранжевый провод авто магнитолы (либо вариации) (ILL) — подключается к клемме переключателя освещения либо к любой другой клемме, где появляется +12 при включении габаритных огней или фар.
Желто — черный провод (вариации) (MUTE) — это дистанционное это выключение звука или его приглушение. Подключается к соответствующему проводу вашего автомобильного Handsfree. Если комплект отсутствует — не подключайте никуда. Это опция и на работоспособность магнитолы и качество работы не влияет.

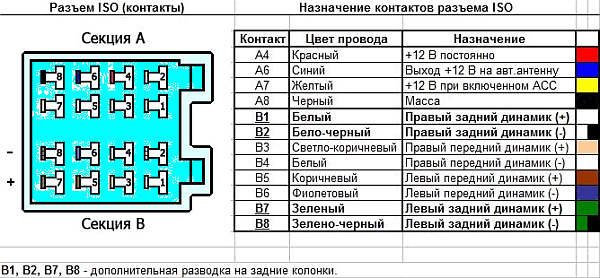

  Да, это стандарт ISO. Я свой перевел на такой стандарт.
А Англичане намудрили по своему. У них все должно быть по другому

А я специально искал с круговым обзором  360 чтоб и до бордюра не притираться и с переди  видеть , у меня стоит видеорегистратор на 10 дюймов там и передняя камера и задняя и одас только на китайском и навигатор в общем всё что магнитолах последних но он сильно тормознутый на 6 андроиде, иногда поворот проедешь а он говорит что надо было повернуть вот и прикупил на 14 андроиде хотя в рекламе пишут  13 , парктроники тоже установил перед и зад , очень удобно и расстояние показывает и говорит предупреждает . А вот с таким переходником шнурок как у тебя мне сын давал , но это городить ещё один переходник не схотел .

Отредактировано Георгий7 (2024-11-08 13:28:09)

3 - подсветка
4 - подсветка
14 - датчик скорости для навигационной системы
17 - масса необходимая для ввода пароля на магнитоле
18 - управление магнитолой с кнопок руля
19 - управление магнитолой с кнопок руля

До подрулевого ленточного механизма

Если так важен для вас пульт на руле, я бы использовал беспроводной.
