Снова я , почти всю ночь сидел с ГБ в обнимку Вскрыл я все таки заглушку и вот что от туда вылетело

со всем вроде разобрался , что как и куда , но когда выбил сам поршень , вот он

вместе с ним вывалилась такая хрень , я ее через лупу фотал

Вот та часть поршня которую как бы должен толкать эксцентрик моторчика

и вставляется он до упора с наружней стороны ГБ так

А должно быть так

Это эксцентрик на моторчике , рабочая поверхность эксцентрика явно уже раб. пов. поршня

И он явно не будет доставать поршей , и что значит ? со стороны моторчика должны вставляться еще какие то поршеньки???вот цитата с какого то форума

Сняв двигатель мы поняли, что очень сильно попали - на валу двигателя стоит эксцентрик, который, двигая поршня стоящие в гидроблоке создаёт давление, так вот когда вытащили двигатель поршня сошлись и вставить обратно двигатель если и можно то очень сложно!

У кого какие мнения , чего у меня не хватает, думаю что моторчик у меня уже снимали , иначе куда делась половина наружней обоймы подшипника , разметелить ее в пыль невозможно, там силумин . Может эти поршеньки вылетели , так как если они должны там быть , то они могут вставляться только со стороны посадки моторчика , если они существуют то из  чего они  должны  быть ( металл какой ) и какой длины ?????
Моторчик проверял на прямую с АКБ со впаянной лампочкой ( 12V 21W ) Моторчик дергает разок . но не крутит , проверил без лампочки , крутит как бешеный . В чем причина : лампочка на себя много берет или моторчик устал???

Размет подшипника на моторчике : 22-8-7 , надеюсь что наружняя такая , половинка обоймы осталась . Может кто знает на какой он похож???
Поехал подшипник искать

Отредактировано IIpuzpak (2012-05-18 12:17:48)

ГБ искать    3000$ это конечно просто , но думаю проще сделать эти толкатели , диаметр цилиндра где ходит поршень 13,3 , а вот длину толкателя не знаю.
Еще мне кажется что эксцентрик должен быть выше прим на 5 мм. , а подшипник должен сидеть почти на самом конце вала.

Похоже он у меня стерся .И вопрос если я поставлю без этих толкателей , понятно что они работать не будут , это будут видеть мозги и выдавать ошибку??? Я думаю что ошибку выдавало из за заклиненного моторчика или я не прав???

Скорее всего мозги увидят что колесо не подтормаживается

О заработал. имею ввиду ТЫНЦ.

Если эксцентриком служить наружная обойма подшипника то ета штука который через лупу, он из чего т.е материал?

Двигатель судя по твоим опытам живой!

Вот на ето я и надеялся , что только из за моторчика , ан нет ты меня расстроил , что и из за поршеньков тоже ошибка будет видна

штырек тонкий для центровки и шляпка полукруглая.
Вот что получилось

Согласен ,  Поставил поршня , подшипник плотно входит , с натягом небольшим. Только сначала нуна моторчик поставить а потом уже все пружины, иначе очень плохо будет ставить моторчик , будут поршня вываливаться , они держаться всего 1 ММ в пазу и когда ставиш моторчик с подшипником последний их не много поддавливает.

Вадим а нельзя ли сначала собрать туда все етие дребедень вместе с подшипником а потом туды собрать двигатель.
И еще, если  есть штанген, то замерь разницу диаметра вала моторчика под подшипник и который диаметр до него, судя по фото должен выйти эксцентритет (простыми словами ход поршня), я ето для того что чего то теперьа ты не сломал.
Пы.Сы.
Ездил на похороны свояка, Вот такой мужик был, муху не обижал, 56 лет.

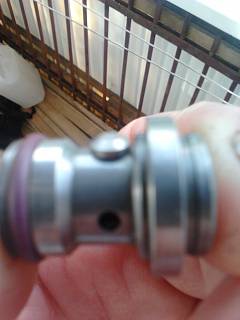

Вся ета хрень ( пружинки , шарики , толкатели и тд. ) собираются вот в такую торпедку

И плотно без всякого свободного хода вставляется в корпус ГБ и ни каких поршеньков там не должно стоять , так как эти поршеньки не уходят во внуть ГБ а стоят намертво .  Роль эта торпедка играет как чехол для толкателей . жиклеров находящихся внутри ее и стоит мертво.

Тут ни чего ни должно торчать , просто внутренний поршенек наглухо закрывает доступ тормозухи к подшипнику моторчика

Этой заглушкой просто подтягиваеш эту торпедку во внутрь

и эта торпедка стоит там мертво и ни чего там туда сюда не ходит только внутри торпедки.

вот что случилось с подшипником

ПОДШИПНИКУ Ж..А , рабило сразу сам моторчик и разбил.
ВОПРОС если там ни каких поршней не должно стоять , то по кой там эксцентрик и подшипник , может он какую другую роль выполняет , например как миксер , Я В ШОКЕ

а должно и было вот так


ПО КРАЙНЕЙ МЕРЕ НА МОЕМ ГБ .Может от года выпуска зависит ???
Ерсей , может у меня ошибку выдавало изи за заклиненного моторчика , я был бы рад.
Но эксцентрик и подшипниу меня в тупик ставят
ХОТЯ МОЖЕТ ЕГО ЗАДАЧА (  ПОДШ. С ЭКСЦ.) ПЕРИОДИЧЕСКИ ПЕРЕКРЫВАТЬ ОТВЕРСТИЕ В КОРПУСЕ ГБ , ОН КАК РАЗ ТАМ ДОЛЖЕН КРУТИТЬСЯ .

Отредактировано IIpuzpak (2012-05-18 22:41:57)

почему да если там не стоят поршня.

вот это радует.
Валера привет!!! так для чего там подшипник???????????

КАЧАТЬ!.
Вадим.В посте 310 фото №2 ето неподвижная часть насоса (обрати внимание на уплотнители). поршень судя по фото №1 находится внутри, а то что ты выточил никуда не годится (ИМХО), вместо него по моему должны быть толкатель поршня, а он внутри.
сфотай "мерзость" №2 (пост№310) с обеих торцов,

Далее
Поршень твой в посте №323 фото №2 второй сверху с большой пружинкой.
его тоже с торца сфотай.

ХВОСТ ТОРЧКОМ.
Теперьа надо мозгами шевелить, и если надо почесать затылок, другое.

А я по механике , но понять не могу для чего подшипник , может на будушее буржуи уже знали .

Это понятно , только за счет чего он давление создаст , если он ни на что не нажимает ?????????

Ерсай !! этот поршень неподвижен и вставляется с небольшим щелчком , на фото 4 его часть которая выходит в сторону моторчика , там нет и не было отверстия , в той части ГБ где он стоит есть 2 отверстия , то которое ближе к моторчику , через него заходит Т,Ж, и выходит через етот поршень , через середину и жиклер в ету топеду , а там распределяется

Отредактировано IIpuzpak (2014-10-03 20:36:06)

Хорош 1 мин ГБ разберу , вернее ету торпеду вытащу

вот теперьа какая та вясняется. Млин интернет такой тупой, В России 3 беды, 3-й ето связь.

Я пытался ,бесполезно.Думаю что через ету хрен во внутро ( мерзости ) что то запихали.

Отредактировано IIpuzpak (2012-05-19 00:43:49)

Пытаюсь еща фотки скинуть, не получается.
Ерсай , у меня тоже стали подозрения в етом поршне , а может он просто заржавел???

Отредактировано IIpuzpak (2014-10-03 20:37:54)

Крнечно , я сам за двое суток 2 часа спал с этим ГБ ППЦ падаю да и нервы уже    Спасибо , только на долго не пропадай.

Думаеш ета заглушка и есть поршень???, а у нас толь 1 ночи

Да, парни, красавчики! Жалко что у тебя Вадим гидроблок другой. А то я-бы твоим отчетом пользовался  как учебником. По + всем участникам!!!

Буду рад если кому то это поможет   Мне пока ни как или почти ни как . Благодаря Валере до моторчика добрались , да и я теперь спокоен за электрику до ГБ Теперь вот Ерсей угрожает , что кататься на мне буит   так вот всем миром , что нибудь сделаем

Отредактировано IIpuzpak (2012-05-19 12:32:30)

С замираниенм сердца слежу за всеми перепитиями сего действа. УДАЧИ! РЕСПЕКТ!

Может начать с обратной стороны? С корпуса ГБ? Можешь нарисовать его в разрезе? Надо понимать:
1 откуда к поршню поступает жидкость
2 куда выходит
3 расстояния и расположение отверстий (каналов) относительно основного, в котором движется поршень
4 как дальше распределяется по колесам
5 отдельно чертеж всех внутренностей

Я к этому куску железа ( ГБ ) с какой только стороны не подползал
