Восстановлена из архива техническая тема «Вискомуфта — что за зверь?» — первый и самый объёмный том трёхтомника (по 1000 сообщений в каждой теме).
Тема была удалена по неизвестной причине и неизвестных обстоятельствах.
Вопрос вискомуфты самый обсуждаемый на форуме. Поэтому восстановление этой информации особенно важно как с исторической так и с практической точки зрения.

Тема начата 19.01.2008, хотя первые упоминания вискомуфты на форуме встречаются ещё раньше, в октябре 2007 года.

Именно здесь за 2008-2011 годы силами десятков форумчан сложилось едва ли не самое ценное коллективное знание всего форума о ключевом узле трансмиссии Freelander — от первой самодельной диагностики до отработанной, многократно проверенной технологии ремонта без покупки новой детали. Тема выросла настолько, что дважды упиралась в лимит форума на число сообщений и продолжалась ещё в двух живых темах, которые к счастью уцелели и живы по сегодняшний день.

Полный объём исходной темы — 1000 сообщений; воспроизвести их построчно в рамках одного восстановления нецелесообразно. Ниже представлена выжимка из её содержания: обобщение подтверждённых практикой сведений и указание на остающиеся спорными вопросы.

━━━━━━━━━━━━━━━━━━━━

Краткая хронология темы:

19.01.2008 — тема начата, первые диагностика и DIY-эксперименты
Июль 2009 — идея метода "сверление + заправка ПМС" впервые предложена (KVK и Skudetto)
Март-июль 2010 — метод систематизирован и растиражирован (oleza)
Декабрь 2010 — найдена цитата оригинального руководства RAVE, закрывающая спор о механизме работы муфты
2011 — метод получает широкое распространение, складывается общероссийская сеть снабжения ПМС и взаимопомощи

━━━━━━━━━━━━━━━━━━━━

Похожие и смежные темы (живые, продолжение той же истории):

Вискомуфта- что это за зверь. — второй том трёхтомника, продолжение этой темы
Вискомуфта-что за зверь 1 (продолжение). — третий том трёхтомника
Раздатка (IRD), карданы, вискомуфта — более ранняя общая тема, откуда и пошла идея метода
Защита вискомуфты и подвесных подшипников
Снятие кардана и вискомуфты
Проверка вискомуфты
Вискомуфта
Вибродемпфер вискомуфты кардана
Промывка вискомуфты, или клизма бегемоту стоя...
Вскрытие вискомуфты (нужны фото)
ВИСКОМУФТА ТД4-ПРОМЫВКА ФОТООТЧЕТ

━━━━━━━━━━━━━━━━━━━━

FAQ

━━━━━━━━━━━━━━━━━━━━

Участники, чей вклад в эту тему оказался особенно ценным:

Самые полезные:

oleza Олег С-Пб Разработал и растиражировал технику восстановления вискомуфты промывкой и заправкой ПМС, лично помог десяткам форумчан	sea.privat Евгений Ярославль Спроектировал и собрал альтернативную электромагнитную муфту взамен штатной вязкостной	Roman Роман Санкт-Петербург Сделал эталонный замер момента страгивания исправной муфты, которым потом пользовалась вся тема
yuri Дал наиболее точное техническое объяснение принципа работы муфты, самостоятельно разобрал и восстановил свою	Geolog Денис Казахстан Кокшетау, Коми Ухта Детально задокументировал полную самостоятельную установку муфты с фото и видео каждого этапа

Самые активные участники обсуждения:

KVK	svarshik 461	Dimon Popoff Дмитрий Карелия, Петрозаводск
TOY77 Трофимов Олег г.Тихвин, Лен.обл.	alex79 Саша Московский

Участники, самостоятельно устранившие неисправность своей вискомуфты:

oleza (Олег, С-Пб) — промыл и заправил ПМС свою муфту первым по отработанной им же технологии, 30 000 км без нареканий
yuri — полностью разобрал муфту (вариант с распиловкой), нанёс ПМС на каждый диск при сборке
Geolog (Денис, Казахстан Кокшетау / Коми Ухта) — заправил ПМС-10000, задокументировал всю установку с фото и видео
svarshik 461 — промыл и заправил муфту, позже перешёл на менее вязкую ПМС-1000 для снижения сопротивления
TOY77 (Трофимов Олег, г.Тихвин, Лен.обл.) — промыл растворителями МОБИХЕЛ и "650", заправил ПМС
alex79 (Саша, Московский) — заправил муфту ПМС, поделился нюансом с остаточным воздухом
Skudetto (Денис, Ростов-на-Дону) — промыл и заправил свою муфту ПМС-10000 в августе 2011 года; на сегодняшний день (2026 год) на этой заправке пройдено уже более 100 000 км, прошло более 15 лет
Kondor (Анатолий, Витебск, Беларусь) — промыл муфту компрессором, из полного клина муфта стала крутиться практически рукой
Maslav (Артур, Беларусь, Гомель) — заправил муфту, подтвердил результат: "едет, всё работает"
Vitaliy (Красноярск) — заправил ПМС-10000, подтвердил лёгкое равномерное вращение после заправки
smartdriver — одним из первых повторил метод oleza, заправил около 120 г ПМС

Поделиться2Сегодня 04:30:49

Автор: Skudetto
Администратор
Откуда: Ростов-на-Дону
Зарегистрирован: 2008-11-17
Приглашений: 0
Сообщений: 1559
Уважение: +252
Пол: Мужской
Провел на форуме:
1 месяц 6 дней
Последний визит:
Сегодня 05:21:54

FAQ по теме составлен по итогам полного прочтения архива (1000 сообщений) и будет дополняться по мере поступления новых вопросов от читателей. Каждый пункт можно развернуть кликом по заголовку.

Что такое вискомуфта и как она работает?

Герметичный узел, установленный в раздаточной коробке (между передним и задним карданными валами), автоматически подключающий задний мост при пробуксовке передних колёс. Внутри — набор чередующихся дисков в силиконовой жидкости. Согласно оригинальному руководству по ремонту Land Rover RAVE:
RAVE написал(а):
Герметичный цилиндр муфты заполнен силиконовой жидкостью. Вязкость силиконовой жидкости растёт с повышением скорости сдвига. При появлении разности угловых скоростей переднего и заднего карданных валов соседние щелевые диски муфты начинают двигаться относительно друг друга. Внутренний сдвиг слоёв силиконовой жидкости приводит к росту её вязкости и сопротивления вращению.

То есть жидкость густеет не от нагрева, а от скорости сдвига дисков относительно друг друга — при равных оборотах валов муфта разблокирована и работает как свободный дифференциал, при пробуксовке блокируется. Разогрев узла — следствие трения при пробуксовке, а не причина блокировки, и одновременно враг муфты при чрезмерном перегреве (коробит диски).

Сам принцип вязкостной муфты — не разработка Land Rover: он был предложен ещё британским инженером Фергюсоном (Ferguson) и к моменту установки на Freelander был уже проверенным десятилетиями инженерным решением, а не новинкой.

Важный нюанс совместимости: муфты для 4-цилиндровых двигателей и для V6 — разные, не взаимозаменяемые.

Как проверить муфту, не снимая её?

Два независимых способа, применять оба:

1. Домкратный тест — поддомкратить заднее колесо, включить 1-ю передачу, снять с ручника, попробовать провернуть колесо руками. Норма — колесо крутится, но с заметным усилием. Неисправность — в двух противоположных случаях: колесо не крутится вовсе (клин) ИЛИ крутится совершенно свободно, без сопротивления (жидкость вытекла).

2. Метки мелом на карданах по обе стороны от муфты — если после нескольких оборотов колеса метки расходятся, муфта исправна. Важно: метки на входном/выходном валу самой муфты (у "балансира") расходиться не должны — это единая деталь; расходиться должны метки на карданах по обе стороны от муфты. Ошибка в постановке меток — частая причина ложной тревоги.

⚠️ Расхождение меток — необходимое, но не достаточное условие исправности. Деградация жидкости внутри муфты может начаться раньше, чем муфта дойдёт до полного клина. Рекомендуется дублировать проверку меток моментным или ручным тестом, а лучше — периодической промывкой.

Диагностический признак на ходу: тяжёлый, "деревянный" ход руля при развороте передних колёс до упора (вперёд и назад) — признак заклинившей муфты.

Не всё, что шумит в трансмиссии — вискомуфта?

Верно, перед тем как грешить на муфту, стоит проверить и другие узлы. В смежных темах и в этой встречался один и тот же урок на разных случаях: "захрустевшая раздатка" при разборке оказывалась убитым подвесным подшипником, свободное вращение муфты без сопротивления — уже вынутой предыдущим владельцем шестернёй в самой раздатке, а характерный удар при трогании назад с вывернутым рулём — банально прикипевшими за ночь к барабану задними тормозными колодками, а вовсе не муфтой.

Стоит ли проверять муфту на подержанном автомобиле?

Да — встречались случаи, когда предыдущий владелец уже сверлил муфту самостоятельно, но заправка либо не была сделана, либо вытекла, и муфта эксплуатировалась пустой незаметно для нового владельца. Признак — резьбовая пробка на корпусе муфты (не путать со штатной технологической заглушкой-шариком, которую выбить невозможно и не нужно пытаться).

Как отремонтировать муфту без покупки новой?

Промывка и заправка свежим силиконом ПМС-10000 — метод, отработанный и многократно подтверждённый темой (подробно — в отдельном посте про метод). Кратко:
1. Снять кардан вместе с муфтой.
2. Просверлить 2+ отверстия под резьбу М6 (сверло 4,8-5 мм) по разным сторонам корпуса.
3. Слить старую загустевшую массу, промыть растворителем (трихлорэтилен, МОБИХЕЛ, "Растворитель 650", BODY 770/NOVOL 780 или просто бензин АИ-92 — все подтверждённо рабочие варианты). Дихлорэтан не использовать — риск "склеивания" состава.
4. Залить свежий ПМС (около 140-155 мл при заливке через отверстия без разборки, либо 300-350 мл при полной разборке с нанесением на каждый диск).
5. Закрутить заглушки (стопорный винт М6, сточенный до ~5 мм) на герметик.

Признак достаточной промывки — муфта свободно проворачивается дрелью через болт крепления хвостовика.

⚠️ Встречался и единичный случай заправки обычным литолом вместо силикона (Serega, 2009) — по его словам, муфта после этого "гребёт". Это неподтверждённый повторно эксперимент, а не часть проверенной методики — ориентироваться на него не стоит, рекомендованный наполнитель — именно ПМС.

Какую вязкость ПМС выбрать?

ПМС выпускается в диапазоне 5000-30000 сантистокс. Для чисто асфальтовой эксплуатации достаточно менее вязкой ПМС-5000, для регулярного бездорожья разумнее состав повязче (вплоть до ПМС-30000: чем выше число, тем чаще и увереннее срабатывает муфта). Стандартный выбор в большинстве случаев — ПМС-10000.

Что конкретно заливали участники, которые сами отремонтировали свою муфту (по прямым архивным записям):

oleza — ПМС-10000, ~140-155 мл (без разборки)
yuri — ПМС-200, ~300-350 мл (с полной разборкой муфты); позже провёл отдельное долгосрочное испытание этой же жидкости — 7 месяцев/6000 км без нареканий
Geolog — ПМС-10000, ~180-190 мл
svarshik 461 — начинал с ПМС-10000 (столкнулся с "подтормаживанием"), в итоге перешёл на ПМС-1000 и остался доволен результатом
TOY77 — ПМС-10000
alex79 — экспериментировал с ПМС-1000 и ПМС-200 (по образцу соседей по теме)
Skudetto — ПМС-10000
Kondor — конкретная вязкость не уточнена (на момент промывки ПМС в его городе не продавалась)
Maslav — ПМС-10000
Vitaliy — ПМС-10000
smartdriver — ПМС (конкретная вязкость в его сообщении не указана), ~120 г
Андрей Больш — ПМС-10000, ~150 мл

Из этой выборки видно: подавляющее большинство выбрало стандартную ПМС-10000, и лишь двое сознательно попробовали менее вязкие варианты (ПМС-200 и ПМС-1000) — в обоих случаях с положительным результатом, что подтверждает вывод: конкретная вязкость в пределах 1000-10000 не критична, выбор скорее вопрос личных предпочтений по скорости подключения полного привода.

После промывки муфта туго крутится / подтормаживает при повороте руля — это нормально?

⚠️ Известная, не до конца объяснённая проблема. Часть участников сообщали о нарастающем сопротивлении при повороте руля после промывки и заправки; убедительной единой причины не найдено (версии — нагрев от выхлопной трубы, остаточный воздух при заправке — ни одна не подтверждена окончательно), при этом у других участников на той же ПМС-10000 муфта работала без нареканий десятки тысяч километров. Похоже, что эффект зависит от конкретного экземпляра муфты, а не является системным свойством ПМС-10000.

Рабочее решение на практике: слить часть жидкости (около 30 г) и долить взамен бензина, либо перейти на менее вязкую ПМС-1000.

Насколько долго держится результат промывки — есть ли данные на большом пробеге?

Да, и это лучшее подтверждение метода — не единичный случай, а несколько независимых участников с разными вязкостями ПМС на длительном сроке:

Skudetto — ПМС-10000, заправлена в августе 2011; на 2026 год (15 лет) пройдено более 100 000 км без повторного вмешательства
oleza — ПМС-10000, 30 000 км за 1,5 года по всем сезонам без нареканий
yuri — ПМС-200 (менее вязкая), отдельно поставленный долгосрочный тест: 7 месяцев/6000 км, включая зиму — проходимость не пострадала

Совпадение независимых долгосрочных результатов на разной вязкости — веский довод в пользу того, что метод "промывка + ПМС" является не временным паллиативом, а полноценным долгосрочным решением.

Какой момент должен быть у исправной муфты?

Два разных измерения, которые не стоит путать:

— Момент страгивания статичной муфты (домкратный тест ключом): около 200-250 Н·м на колесе. Расчёт по заводским данным (7 кг на плече 780 мм = 53,51 Н·м на валу муфты, через передаточное число заднего редуктора ~3,19-3,21:1) даёт близкую цифру — около 170 Н·м на колесе.
— Момент на уже заблокированной вращающейся муфте (заводские данные, другой тип измерения): 360-440 Н·м при 75 об/мин.

Для сравнения: у сильно изношенной муфты (пробег 120 000 км) провернуть удавалось только при моменте свыше 800 Н·м.

Какой у вискомуфты каталожный номер?

В теме встречались два варианта, противоречащих друг другу и ни разу не переподтверждённых третьим источником: TOR100020 и TOR000010. Производитель узла — GKN Driveline.

Что с демпфером крутильных колебаний (обод сзади муфты)?

Регулярно отрывается от старости (изнашивается резиновое крепление) — можно смело срезать болгаркой при отрыве, без последствий. На дизельных версиях и на 2.5 демпфера нет вообще (по оригинальному мануалу RAVE) — там он и не нужен. Муфту с бензиновой версии (без демпфера) можно ставить на дизельный L-series.

Какими растворителями можно промывать муфту — сравнение

Все перечисленные подтверждены рабочими независимо разными участниками:

— Трихлорэтилен — один из первых подтверждённых вариантов, растворяет чисто
— Разбавитель МОБИХЕЛ — по опыту TOY77 предпочтительнее "650-го": смазка вымывается ровной массой
— Растворитель 650 — рабочий, но даёт "выскальзывающие сгустки" (менее аккуратно, чем МОБИХЕЛ)
— BODY 770 / NOVOL 780 (специализированные "для силикона") — промывают начисто
— Бензин АИ-92 — самый простой и доступный вариант, два цикла заливки-слива

⛔ Дихлорэтан — не использовать. Несмотря на внешнее сходство названия с трихлорэтиленом, это другое вещество; есть обоснованное опасение, что состав "склеится" внутри муфты (по аналогии с применением дихлорэтана как клея для оргстекла).

Работает ли метод на других автомобилях, не только на Freelander?

Да, подтверждённо применялся тем же способом на аналогичных узлах других марок — вискомуфте Jeep Grand Cherokee и муфте в дифференциале Range Rover.

Справочная карточка — все цифры метода в одном месте

— Диаметр отверстий под резьбу: 4,8-5 мм
— Резьба: М6
— Глубина сверления: ~5 мм (до дисков; если задел диски — не страшно)
— Заглушки: стопорный винт М6 (обычно М6×6 или М6×8), сточенный до ~5 мм
— Расположение отверстий: 2, по разным сторонам корпуса ("на 6 и 12 часов"); альтернатива с одного торца тоже рабочая, разницы на практике не выявлено
— Объём заправки без разборки: ~140-155 мл
— Объём заправки с полной разборкой: ~300-350 мл
— Момент страгивания статичной муфты: ~200-250 Н·м на колесе (~50-55 Н·м на самом валу муфты)
— Момент на заблокированной вращающейся муфте (заводские данные): 360-440 Н·м при 75 об/мин
— Вязкость ПМС: диапазон 5000-30000 сантистокс, стандартный выбор — ПМС-10000
— Каталожный номер (два варианта, не разрешено): TOR100020 / TOR000010
— Производитель узла: GKN Driveline

Поделиться3Сегодня 04:32:24

Автор: Skudetto
Администратор
Откуда: Ростов-на-Дону
Зарегистрирован: 2008-11-17
Приглашений: 0
Сообщений: 1559
Уважение: +252
Пол: Мужской
Провел на форуме:
1 месяц 6 дней
Последний визит:
Сегодня 05:21:54

Предыстория и первый год (2007-2008)

Ещё до открытия этой темы вопрос вискомуфты уже звучал на форуме — в более общей теме «Раздатка (IRD), карданы, вискомуфта» (открыта 10.10.2007) и в специализированной теме «Защита вискомуфты и подвесных подшипников».

Первое известное упоминание на форуме — объявление PinSky от 10.10.2007, самого первого поста темы про раздатку: он продавал б/у раздаточную коробку, карданы и вискомуфту, заменив их на новые.

В декабре 2007 всплыл примечательный факт: по свидетельству KVK, сама компания Land Rover (Англия) обратилась к одному из владельцев с просьбой проверить вискомуфту на гарантийном автомобиле, поскольку именно её неисправность приводит к поломкам раздатки — то есть производитель уже тогда официально признавал эту причинно-следственную связь.

Тогда же, в ноябре-декабре 2007, в отдельной теме родился первый известный DIY-проект, защищающий узел от внешних повреждений — самодельная защита вискомуфты и подвесных подшипников от повреждений при офф-роуде (камни, грязь), с наглядным фотосравнением: подшипник, разбитый без защиты, и штатный вид узла под ней. shataylo и KVK позже (2009) дополнили эту тему инструкцией по самостоятельному изготовлению такой защиты из подручных материалов (уголок, электроды, болгарка) — крепится на те же болты, что и штатный кронштейн подвесного подшипника.

Также в апреле 2008 shataylo дал историческую справку: сам принцип вязкостной муфты был придуман более 40 лет назад (на момент 2008 года) британским инженером Фергюсоном (Ferguson) — то есть используемый в Freelander узел отнюдь не уникальная разработка Land Rover, а применение известного и проверенного временем инженерного решения.

━━━━━━━━━━━━━━━━━━━━

Тема началась 19.01.2008 с вопроса Muguchik: загудела раздатка, в сливной пробке обнаружена металлическая стружка. Дилерский совет по первичной диагностике был прост: поддомкратить заднее колесо, включить 1-ю передачу, снять с ручника и попробовать провернуть колесо руками — тяжело или совсем не крутится, значит муфта неисправна.

Этот совет оказался неполным, и участники сами его уточнили чуть позже: freela и Aleks обратили внимание, что муфта неисправна в двух противоположных случаях — либо колесо не крутится вовсе (клин), либо, наоборот, крутится совершенно свободно, без всякого сопротивления (это значит, жидкость из муфты вытекла). Норма — среднее между этими крайностями: колесо крутится, но с заметным усилием.

За первый год вокруг темы собрался костяк опытных участников — KVK, PinSky, Roman, allexej, sea.privat, Serega, Serg812 — которые методично разобрали, что вообще такое вискомуфта и как её проверять.

shataylo написал(а):

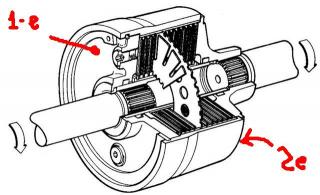

Получила свое название от лат. viscosus - вязкий. Ее основными элементами являются - корпус и вал, герметизированные с помощью уплотнений - диски, одна половина которых соединена шлицами с корпусом, другая с валом. Диски имеет каналы и отверстия для увеличения вязкости трения жидкости - силиконовая жидкость...

Базовое объяснение устройства муфты shataylo дал уже на второй день темы — оно так и осталось опорным на годы вперёд.

Диагностика на ходу: KVK и PinSky независимо подтвердили практикой признак — тяжёлый, "деревянный" ход руля при развороте передних колёс до упора (вперёд и назад) — верный признак заклинившей муфты; после её замены симптом пропадает.

Диагностика мелом: параллельно распространился метод меловых меток на карданных валах по обе стороны от муфты — если после нескольких оборотов колеса метки расходятся, муфта исправна. Метод рабочий, но чувствительный к тому, где именно ставить метки — путаница здесь встречалась не раз.

Первые попытки самостоятельного ремонта разделились на два пути, и результат у них получился разным.

Первый путь — полная замена муфты альтернативным узлом (второй раздаткой от Москвича) — закончился неудачей. Сам автор идеи честно отчитался о результате: узел встал "как родное", но появились посторонние шумы от раздатки и моста и вибрация на скорости от 90 км/ч. Итоговый вывод автора эксперимента: конструкция годится только для медленной езды по грязи, не для постоянной эксплуатации. Отрицательный результат здесь не менее ценен, чем положительный — он убережёт других от повторения той же переделки без предупреждения.

Второй путь — не менять муфту целиком, а вскрыть заклинившую намертво муфту и убрать часть внутренних дисков, чтобы она хотя бы начала проворачиваться.

Tihomirov написал(а):

распилил... Сначала с одного края подрезал чтобы разобрать... снимаем крышку с подшипником, жидкости как таковой не было, только густая вязкая масса... начал снимать диски... их там много, по всему корпусу муфты... я снял порядка 10, после чего муфта с большим трудом стала ПРОКРУЧИВАТЬСЯ.

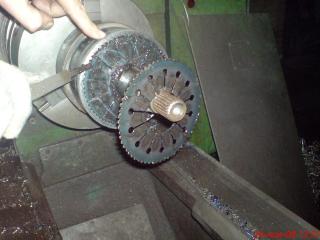

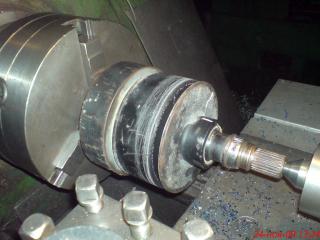

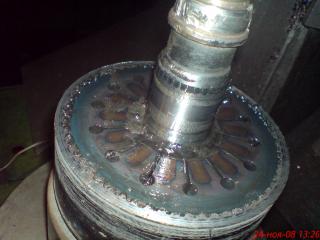

Разборка заклинившей муфты — фотоотчёт Tihomirov (посты фактически публиковал Serg812 из-за проблем со входом в аккаунт Tihomirov), ноябрь 2008.

Способ вернул муфте подвижность, но у него сразу нашлись скептики, усомнившиеся, сохраняет ли муфта после такой операции полноценную функцию блокировки, а не просто постоянно проскальзывает. Забегая вперёд: более поздний пост в теме (2009, от участника, исключённого из проекта восстановления по правилам методологии) подвёл этому подходу окончательный итог: "все попытки закончились неудачей, иногда муфта работала, но очень недолго". Как разовая диагностическая мера — проверить, жива ли сама раздатка — способ применялся; сам Tihomirov прямо констатировал:

Tihomirov написал(а):

Serg812, я пока не собираюсь ставить ни раздатку новую, ни карданы. Всё что с муфтой было сделано, для того чтобы проверить жива ли раздатка. Ответ есть. Мертва.

Как постоянный ремонт способ не подтвердился ни разу за всю историю темы.

Уже в первый год темы прозвучали и первые технические справки, ставшие опорными на годы вперёд: OEM-номер TOR100020 Qwerty, производитель узла — GKN Driveline KVK (в другом источнике того же периода назван Hardy Spicer — оба названия встречаются в архиве, не разрешено, какое точнее), и наблюдение, что заклинившая муфта довольно быстро выводит из строя саму раздатку — так что тянуть с диагностикой не стоит.

Показательный ранний случай (февраль 2008) подтвердил эту связь ещё жёстче: PinSky описал историю знакомого, у которого стук при развороте руля не прошёл даже после замены целой раздатки на новую — источником оказались одновременно заклинившая муфта И изношенные карданы, и лишь замена всех трёх узлов разом убрала стук. Практический вывод: при характерном стуке недостаточно менять только раздатку — муфту и карданы стоит проверять и менять в комплексе.

Иллюстрация к диагностике на ходу — Romario описывает характерную "тяжесть" при вывернутом руле, февраль 2008.

Поделиться4Сегодня 04:34:36

Автор: Skudetto
Администратор
Откуда: Ростов-на-Дону
Зарегистрирован: 2008-11-17
Приглашений: 0
Сообщений: 1559
Уважение: +252
Пол: Мужской
Провел на форуме:
1 месяц 6 дней
Последний визит:
Сегодня 05:21:54

⭐ Ключевой прорыв — метод «промывка + заправка ПМС»

Это центральное техническое достижение всей темы: способ вернуть заклинившей или, наоборот, "пустой" вискомуфте исправность без покупки новой — методом, который за несколько лет прошёл путь от разрозненной идеи до отработанной и многократно проверенной технологии.

Идея зародилась в июле 2009-го — не в этой теме, а в соседней, «Раздатка (IRD), карданы, вискомуфта». KVK нашёл отчёт аргентинских форумчан:

KVK написал(а):

Аргентинцы пишут о другом: [...] Им удалось восстановить вискомуфту, просверлив отверстия, слив старый силикон, залив новый, и заглушив отверстия резьбовыми пробками. Какой конкретно силикон заливали - не пишут. Сказано - "подходящий".

и сам же первым назвал конкретную жидкость, доступную в России — ПМС-10000. В тот же день Skudetto развил эту находку в готовый план действий:

Skudetto написал(а):

...во многих крупных городах... [ссылка на поставщика] вот попробовать бы его и залить.. просверлить пару отверстий в вискомуфте, как старый селикон убрать уже известно! и затолкать шприцом ПМС.. Сузукаводам помогает судя по отзывам, есть еще инфа на форумах пассатоводов, они тоже ее в свои вискомуфты заливали..

Это тот самый метод, который восемь месяцев спустя довели до массового и проверенного применения.

Систематизировал и растиражировал метод oleza (Санкт-Петербург) весной-летом 2010 года. Он не просто починил свою муфту — он довёл процесс до повторяемой технологии, стал неформальным "сервисом" для форумчан со всей страны и вёл долгосрочный мониторинг результата по фактическому пробегу, а не разовым тестом. К середине 2011-го участники в шутку называли его "вискоманьяком", а его гараж — "Вискотекой у OLEZы".

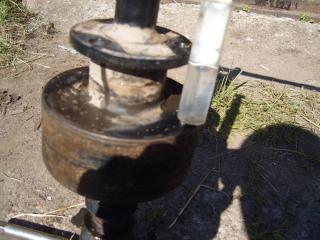

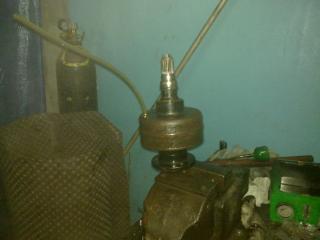

Одно из фото хода промывки от oleza, март 2010 ("обещанная картинка... забыл сразу приклеить").

Сама методика, пошагово:
1. Снять кардан с муфтой.
2. Просверлить 2+ отверстия под резьбу (по бокам корпуса, "на 6 и 12 часов" — чтобы избежать дисбаланса).
3. Слить старую загустевшую массу.
4. Промыть растворителем через отверстия, с прокруткой муфты для перемешивания.
5. Залить свежий ПМС, закрутить заглушки на герметик.

Kondor написал(а):

Просверлил два отверстия сверлом около 7 мм, с двух сторон муфты, одно внизу на 6 часов, другое вверху на 12 часов (чтобы не было дисбаланса), после того как выдул оттуда всё нарезал резьбу, и вкрутил два коротких болта, теперь муфта стала многоразовой..

Подтверждённо рабочие варианты растворителя: трихлорэтилен, разбавитель МОБИХЕЛ, "Растворитель 650" — по опыту TOY77 МОБИХЕЛ показал себя лучше:

TOY77 написал(а):

Вот начал промывку ВСКМФТы, правда без всяческой механизации как у Олежи... Для промывки использую два вида растворителя: 1. Разбавитель для краски МОБИХЕЛ и 2. Растворитель 650... Сразу скажу, что №1 мне понравился больше — растворяемая смазка вытекает ровнее.

Также подтверждены специализированные BODY 770 / NOVOL 780, и самый простой и доступный вариант — обычный бензин АИ-92. Важное предупреждение: дихлорэтан для этой цели использовать не стоит — есть риск, что состав "склеится" внутри муфты, по аналогии с его применением как клея для оргстекла.

Ручная промывка занимает около часа (плюс подготовка); с самодельным насосом для прокачки растворителя у oleza весь процесс сокращался примерно до 4 часов. Способ можно повторять как профилактику каждые 50-70 тысяч км — на порядок дешевле новой муфты или раздатки.

Про вязкость жидкости: ПМС выпускается в широком диапазоне — от 5000 до 30000 сантистокс. Для чисто асфальтовой эксплуатации достаточно менее вязкой ПМС-5000, для регулярного бездорожья разумнее состав повязче. Стандартным выбором в подавляющем большинстве случаев в теме стала ПМС-10000 — золотая середина.

Результат метода проверялся не для галочки, а системно, повторными замерами: фиксация на 5000 км и повторно на 10000 км после промывки показывала стабильный результат. К 2011 году у самого oleza его собственная муфта на ПМС-10000 прошла 30 000 км за полтора года по всем сезонам без единой жалобы.

Метод не остался локальным для L-series — тот же принцип подтверждённо применялся и на других авто с аналогичным узлом. Отдельным ответвлением темы стал инженерный проект sea.privat — он спроектировал и собрал полностью альтернативную электромагнитную муфту взамен штатной вязкостной:

"Готов комплект корпусных деталей последней версии электромуфты... начал сборку изделия" — sea.privat, ноябрь 2010.

Обсуждение этого проекта (в соседней теме про раздатку, июль 2009) показало, что похожая идея занимала не только sea.privat: KVK в то же время независимо разрабатывал собственное устройство — механизм с ручным переключением водителем из салона между передним и полным приводом, без промежуточных режимов:

KVK написал(а):

Я старался создать по-максимуму простой механизм, чтоб вероятность выхода из строя чего-либо была минимальной. Но, опять-же, повторюсь — у меня либо полный привод, либо передний. Без промежуточных вариантов. Режим переключается водителем из салона в зависимости от условий езды.

Оба инженерных проекта остались нишевыми альтернативами и не заменили собой основной метод "промывка + ПМС" — но показывают, что тема стимулировала не только ремонт штатного узла, но и попытки спроектировать замену ему с нуля.

К 2011-му у метода появился и скептик — новый участник Virj противопоставил гаражному способу более капитальный "немецкий" подход (полная разборка, новые сальники, специальная гелевая смазка, порядка 50 евро за муфту). Спор вышел жарким, но конструктивным: oleza подтвердил свою позицию фактами (собственная муфта — полтора года и 35 000 км без нареканий), Virj признал правоту метода на практике и попросил рабочую муфту для собственного эксперимента по немецкой методике. Итог этого эксперимента в прочитанной части темы не появился — возможно, он есть в одном из следующих томов трёхтомника. Справедливости ради: более капитальный подход теоретически может быть полнее, но именно гаражный метод форума на практике много лет подтверждён работающим и остаётся основным.

К 2011 году помощь oleza форумчанам выросла в полноценный удалённый сервис — муфты присылали по почте из других городов:

oleza написал(а):

Только если деньги не лишние, присылай мне, промою. По затратам в "личку", а по сроку в 7-10 дней уложишься (с доставкой в Спб и обратно)

Skudetto, сам промыл собственную муфту тем же способом:

Skudetto написал(а):

"промыл свою муфту.. теперь жду когда ПМС10000 приедет. Подготовка: сверлим, режим резьбу, вкручиваем масленки с двух сторон, собираем нехитрую приспособу для прокачки"

— , август 2011.

Поделиться5Сегодня 04:36:48

Автор: Skudetto
Администратор
Откуда: Ростов-на-Дону
Зарегистрирован: 2008-11-17
Приглашений: 0
Сообщений: 1559
Уважение: +252
Пол: Мужской
Провел на форуме:
1 месяц 6 дней
Последний визит:
Сегодня 05:21:54

Точные цифры и разрешённые споры

Момент затяжки муфты — долгое время в теме путали два разных измерения, пока участники не свели их в одну картину.

Расчёт момента по заводским данным — KVK, сентябрь 2010.

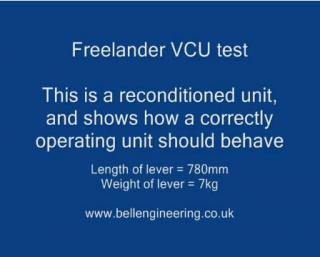

Заводская цифра из английского мануала (7 кг силы на плече 780 мм) даёт 53,51 Н·м момента страгивания на самом валу муфты. Через передаточное число заднего редуктора (~3,19-3,21:1) это превращается примерно в 170 Н·м на колесе — и хорошо совпадает с независимым эталонным замером Roman: реальный домкратный тест ключом показал начало проворота чуть больше 200 Н·м, на 250 Н·м уже заметно тяжелее. Этот замер Roman стал опорной цифрой, на которую в дальнейшем ссылалась вся тема.

Отдельно от момента страгивания статичной муфты — заводские цифры момента на уже заблокированной вращающейся муфте (другой тип измерения): максимум 440 Н·м (325 фунт-фут) при 75 об/мин, минимум 360 Н·м (265) при 75 об/мин. Путать эти два измерения между собой не стоит — это принципиально разные величины.

Объём заправки и способ дозирования — два подтверждённых равноценных варианта:
— Без разборки (метод oleza) — около 140-155 мл на полностью промытую "пустую" муфту.
— С полной разборкой (вариант yuri) — расход больше, порядка 300-350 мл.
Оба варианта дают близкий итоговый момент (~50 Н·м) и оба подтверждены полевыми испытаниями.

Подтверждение объёма от участника smartdriver, процитировано oleza: "сегодня заправил муфту - зашло около 120 грамм, после заправки момент на прокручивание около 50Нм" — октябрь 2010.

Каталожный номер муфты в теме упоминался в двух вариантах, которые друг другу противоречат и ни разу не были переподтверждены третьим источником: TOR100020 и TOR000010. Даём оба варианта, выбор — на усмотрение читателя при заказе детали.

Долгое время в теме обсуждалось, что именно заставляет силикон густеть внутри муфты при пробуксовке:

Dimon Popoff написал(а):

А почему именно ПМС? В нормальных условиях при равной угловой скорости вращения валов вискомуфта разблокирована и выполняет роль свободного дифференциала, но в случае пробуксовки колес возникает разность скоростей вращения, вязкость силикона мгновенно возрастает и вискомуфта блокируется.

yuri написал(а):

Полиметилсилоксановая жидкость (ПМС) с любым показателем вязкости практически не меняет вязкость в очень широком диапазоне температур, что противоречит описаниям работы вискомуфты: (нагревается - меняется вязкость, - увеличивается сцепление между дисками)... Отсюда вопрос: так что же там за волшебная жидкость, у которой вязкость растёт с ростом температуры?

Удачную бытовую аналогию, снимающую это противоречие, предложил onigo:

onigo написал(а):

А ты намочи ладони водой и потри — двигаются очень легко, а теперь, ну предположим, мёдом и потри точно так же. Разницу чувствуешь? Вот тебе и вискомуфта. А в пластинах ещё прорези, дырочки, зубчики, которые ещё больше увеличивают сопротивление вращению. А нагрев вискомуфте — первейший враг, покоробит пластины и получишь полный привод.

⭐⭐ Финальную точку в этом споре поставила дословная цитата из оригинального руководства по ремонту Land Rover RAVE, которую нашёл freela:

freela написал(а):

Вопрос - а откуда информация, что таинственная жидкость в вискомуфте густеет при повышении температуры? Ссылку на первоисточник кто даст? Вот что написано в RAVE: "Герметичный цилиндр муфты заполнен силиконовой жидкостью. Вязкость силиконовой жидкости растёт с повышением скорости сдвига. При появлении разности угловых скоростей переднего и заднего карданных валов соседние щелевые диски муфты начинают двигаться относительно друг друга. Внутренний сдвиг слоёв силиконовой жидкости приводит к росту её вязкости и сопротивления вращению."

Это авторитетный первоисточник, закрывающий спор, тянувшийся через весь 2009-2010 год: жидкость густеет не от нагрева, а от скорости сдвига дисков относительно друг друга. Именно поэтому в качестве рабочей жидкости и была выбрана ПМС — её вязкость устойчива к перепадам температуры в широком диапазоне, нагрев сам по себе ей не мешает работать корректно. Разогрев узла — не причина блокировки, а следствие трения при пробуксовке, и одновременно враг муфты при чрезмерном или длительном перегреве (коробит диски, как отмечал onigo выше).

Открытый вопрос, честно оставленный в теме без ответа: почему итоговый момент получается примерно одинаковым что при заливке менее вязкой ПМС (например ПМС-200), что при куда более вязкой ПМС-10000? Правдоподобная, но не проверенная экспериментально версия: из-за высокой вязкости густого ПМС физически закачивается меньший объём, что и компенсирует разницу в вязкости. Тема сама не выдаёт эту версию за доказанный факт — оставляем так же и здесь.

Поделиться6Сегодня 04:39:00

Автор: Skudetto
Администратор
Откуда: Ростов-на-Дону
Зарегистрирован: 2008-11-17
Приглашений: 0
Сообщений: 1559
Уважение: +252
Пол: Мужской
Провел на форуме:
1 месяц 6 дней
Последний визит:
Сегодня 05:21:54

Практические детали и troubleshooting

Заводские шарики-заглушки. Маленькое отверстие с завальцованным шариком на корпусе муфты — это штатная заводская технологическая заглушка, через которую муфту заправляли ещё на заводе.

alex79 написал(а):

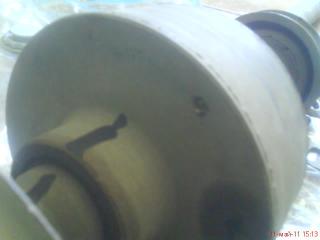

вот и я снял свою муфту и сразу же возник вопрос: на фото хоть и плохо, но видно отверстие с шариком внутри, что-то вроде клапана... не похоже на самопал, скорее все заводское. нафига оно здесь нужно? чтоб силикон заливать?

Ответ, устоявшийся в теме: выбить его нереально, даже не стоит пытаться — это не "секретный лючок", а деталь конструкции. Ремонтное отверстие всё равно нужно сверлить отдельно.

Спецификация сверления:

svarshik 461 написал(а):

Привет всем. Скажите на какую глубину сверлить отверстие в муфте? И ещё, у нас в городе нет ПМС...

Ответ практиков: сверло 4,8-5 мм, сразу нарезать резьбу М6, глубина — примерно до дисков (~5 мм); если задел диски сверлом — не страшно.

Vitaliy написал(а):

Насколько я понял, oleza делает потайными М6 длиной 5 мм, под шестигранник... Я таких не нашел, поэтому взял обычный М6 с полукруглой головкой под шестигранник, отрезал длиной 5 мм, затянул с фиксатором резьбы, а остаток сточил напильником.

Где сверлить: устоявшийся метод — два отверстия по разным сторонам корпуса ("на 6 и 12 часов"), чтобы избежать дисбаланса. В теме был спор — предлагалось сверлить с одного торца, с двух точек напротив друг друга. Вопрос закрылся практикой: после десятков промывок по обеим схемам разница на деле не проявилась, разница только в удобстве работы инструментом.

Известная нерешённая проблема — избыточное сопротивление после промывки и заправки. Часть форумчан сообщали, что после промывки муфта не просто равномерно туго крутится, а даёт нарастающее "подтормаживание" при повороте руля. Ни одна из версий причины не подтверждена окончательно:

oleza написал(а):

С дисками все в порядке. Думаю все же в вязкости проблема.

При этом реальный нагрев самой муфты по факту оказывается небольшим (50-60°C при рабочем диапазоне ПМС до 200-300°C), так что версия про перегрев сама по себе слабая, а прямо противоположный опыт (муфта на той же ПМС-10000 стала ощущаться мягче и приятнее, чем раньше) встречается в теме не реже. Похоже, проблема не системная для ПМС-10000 как таковой, а зависит от конкретного экземпляра муфты и остатков воздуха при заправке. Рабочее решение, которое реально помогло на практике: слить часть ПМС-10000 (около 30 г) и долить взамен бензина, либо сразу перейти на менее вязкую ПМС-1000.

Дифференциальная диагностика — не всё, что странно шумит или ведёт себя в трансмиссии, это вискомуфта. В теме дважды всплывал один и тот же урок на разных случаях: один раз "захрустевшая раздатка" при разборке оказалась убитым подвесным подшипником вместе со слизанной от этого шестернёй; второй раз муфта свободно крутилась вместе с обоими карданами без всякого сопротивления — оказалось, предыдущий хозяин уже вынул шестерню привода в самой раздатке, муфта тут вообще ни при чём. Прежде чем грешить на муфту — стоит проверить и другие узлы.

Проверка авто с рук. На подержанной машине стоит отдельно проверить муфту на предмет уже имеющихся самодельных отверстий:

anatoly.krotoff написал(а):

...повернули вискомуфту и обнаружили в середине корпуса муфты отверстие с резьбой, видимо была вкручена пробка в виде болта 5мм, в карданном коробе следы какой-то шняги, сине-зелёного цвета, похожа на мастику... подскажите муфте капут или стоит закачать в неё силикон?

Похожий случай — Maslav после извлечения заглушек обнаружил внутри чёрную жидкость с резким запахом: предыдущий владелец, судя по всему, уже пытался заправить муфту чем-то "подручным", январь 2011.

Демпфер крутильных колебаний — металлический обод сзади муфты. Регулярно отрывается от старости, и это подтверждённо можно смело срезать болгаркой при отрыве, без потерь. На дизельных версиях и на 2.5 демпфера нет вообще — так по оригинальному мануалу RAVE. Кросс-совместимость подтверждена отдельно: муфту с бензиновой версии (без демпфера) можно и нужно ставить на дизельный L-series.

Снятие прикипевшей вилки кардана с муфты. Самодельный съёмник: стержень примерно 20×100 мм с отверстием по центру, болт с гайкой М12 и крупнее; вставить в уши крестовины, упереть в торец муфты, тянуть на грани срыва гайки. Если не идёт — прогреть горелкой торец муфты и подбить по болту молотком.

Про метод меловых меток — отдельная осторожность. Способ рабочий, но само по себе расхождение меток — необходимое, но не достаточное условие исправности:

oleza написал(а):

shataylo написал(а): Если метки расходятся, то все ОК. Это глубокое заблуждение....

Деградация жидкости внутри может начаться раньше, чем муфта дойдёт до полного клина, поэтому расхождение меток стоит всегда дублировать моментным или ручным тестом, а ещё лучше — периодической промывкой и проверкой состояния жидкости.

Поделиться7Сегодня 04:41:11

Автор: Skudetto
Администратор
Откуда: Ростов-на-Дону
Зарегистрирован: 2008-11-17
Приглашений: 0
Сообщений: 1559
Уважение: +252
Пол: Мужской
Провел на форуме:
1 месяц 6 дней
Последний визит:
Сегодня 05:21:54

География снабжения и сеть взаимопомощи

Отдельная причина, почему метод "промывка + ПМС" стал по-настоящему массовым, а не остался локальным лайфхаком одного города — вокруг него сложилась настоящая сеть взаимопомощи форумчан по всей стране.

Изначально ПМС-10000 была найдена и опробована в Санкт-Петербурге. К 2011 году точки, где жидкость можно было купить, подтверждённо появились уже в нескольких крупных городах:

min написал(а):

master написал(а): да, мне привезли из Ебурга по цене 500р. за кг. видимо остатки дороже...

Москва, Екатеринбург (сеть "Пента"), позже — Ростов-на-Дону ("Пента Дон") и Сибирь ("Пента Енисей"). Для тех городов, где своей точки продажи не было, oleza и KVK лично помогали с пересылкой жидкости в регионы.

Но главным узлом этой сети стал сам oleza. К 2011 году его помощь форумчанам выросла из соседской услуги в полноценный удалённый сервис: желающие присылали свою вискомуфту по почте из других городов, oleza промывал и заправлял её у себя и высылал обратно — уже за небольшую оплату работы, но по сути на некоммерческой, дружеской основе.

oleza написал(а):

Только если деньги не лишние, присылай мне, промою. По затратам в "личку", а по сроку в 7-10 дней уложишься (с доставкой в Спб и обратно)

Это не разовая любезность, а реально масштабированная на всю страну помощь — то самое, о чём одобрительно писал в теме pir-ani:

pir-ani написал(а):

Они же.. МОЛОДЕЦ. Если взять все промытые вискомуфты, то какая получается экономия... Ещё раз молодец, с такими ребятами мы победим английский автопром.

Конкретные адреса, телефоны и цены за прошедшие полтора десятка лет, разумеется, устарели и здесь не приводятся — важен сам факт: то, что начиналось как единичная идея в 2009-м, к 2011 году превратилось в отлаженную, доступную практически всей стране технологию с работающей сетью взаимопомощи вокруг неё.
